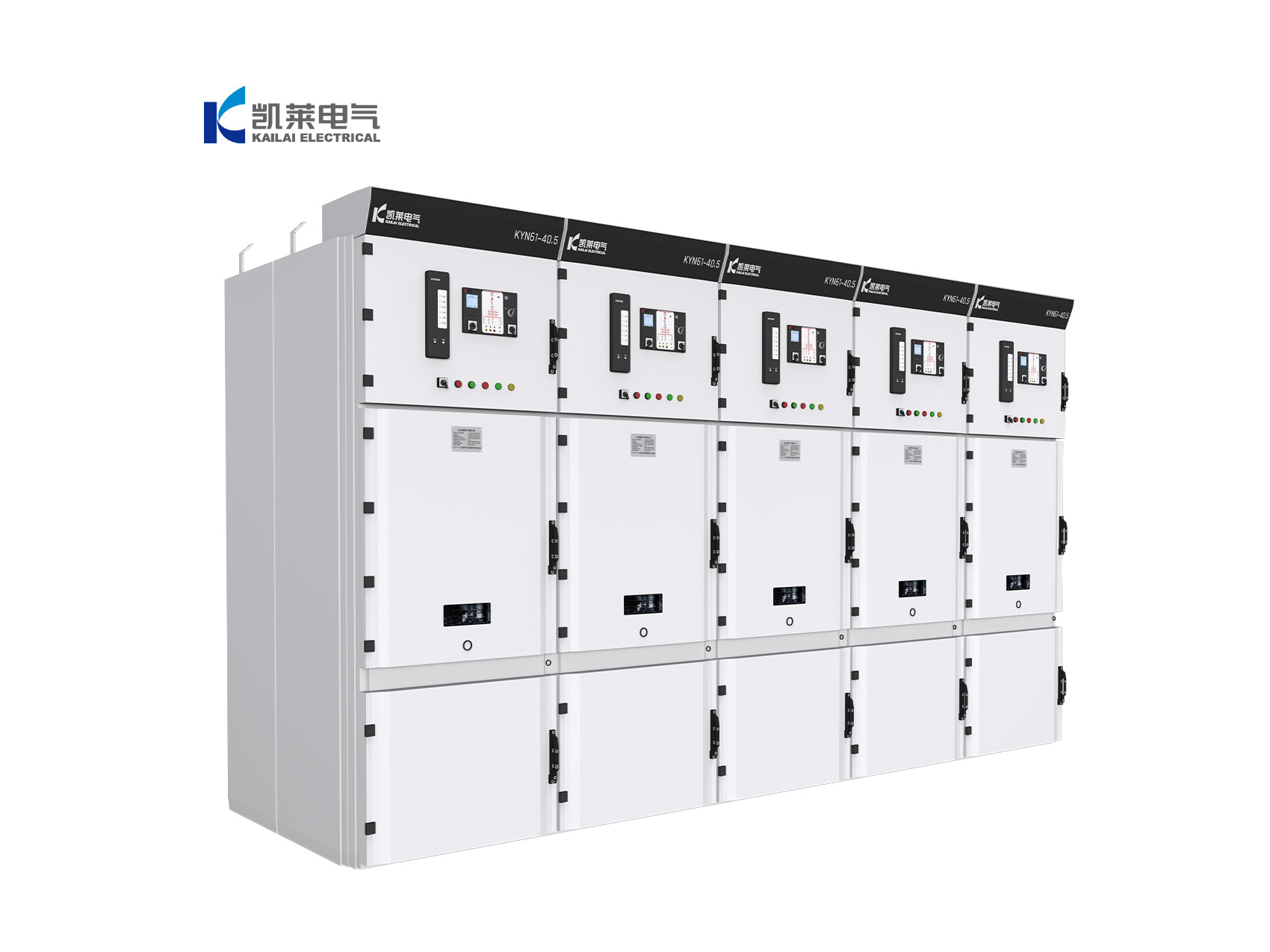

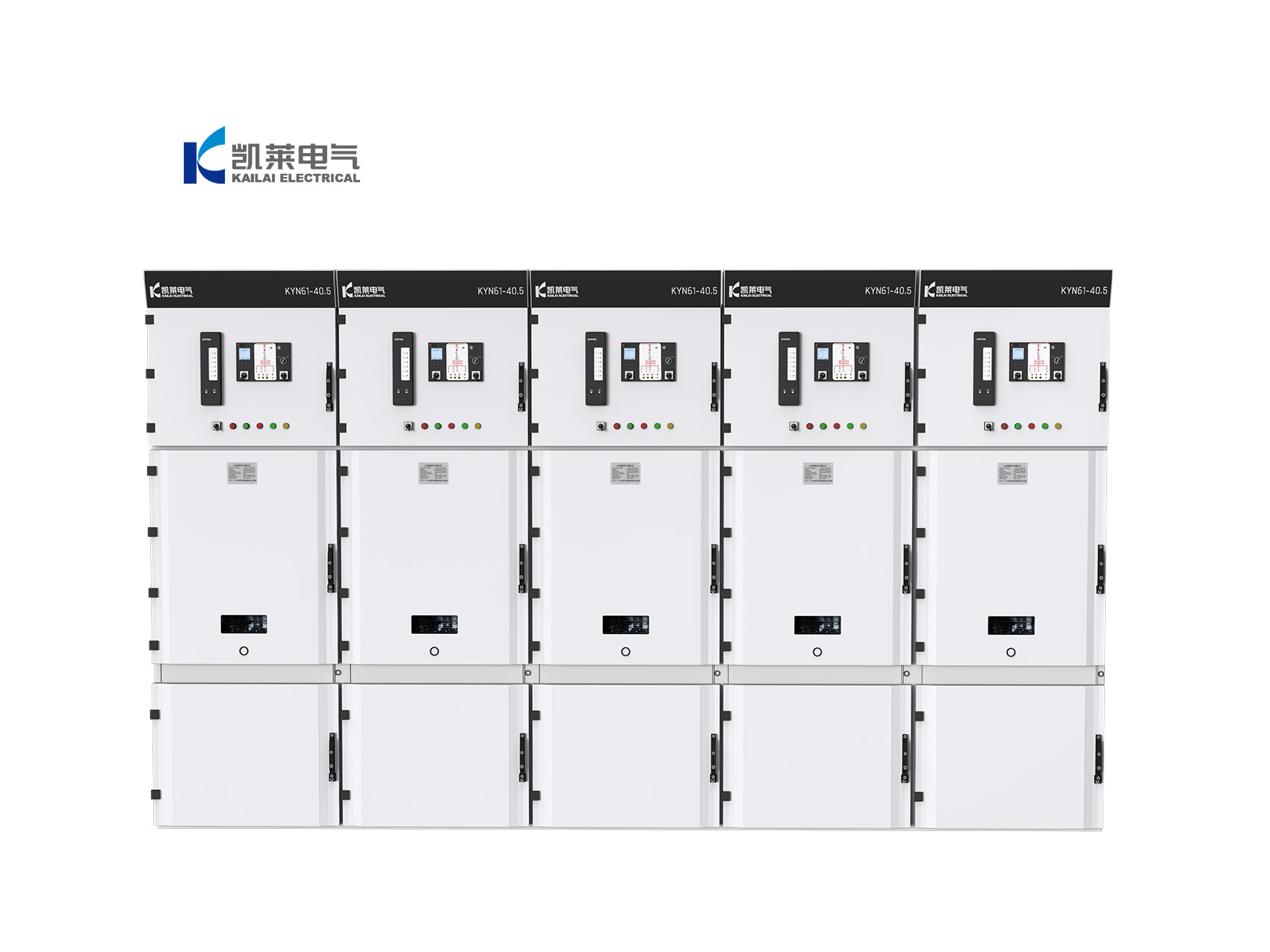

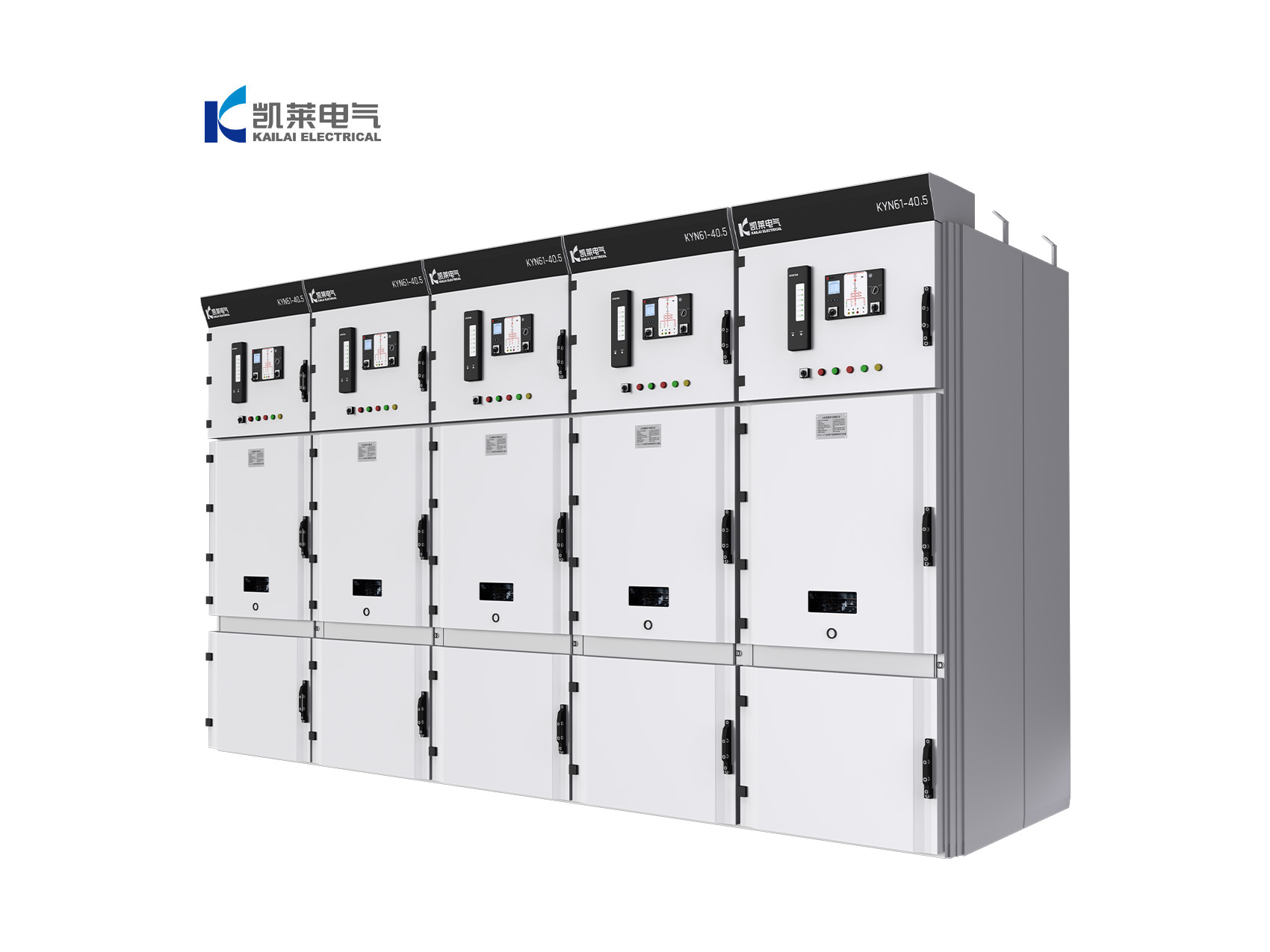

خزانة الجهد العالي الفعالة من حيث التكلفة KYN61-40.5

KYN61-40.5 هو مفتاح كهربائي داخلي معدني قابل للسحب بجهد 40.5 كيلو فولت، مصمم ومصنع وفقًا لمعايير GB 3906 وGB/T 11022 وIEC 62271-200.

يتميز المفتاح الكهربائي بأربع حجرات منفصلة بشكل مستقل: حجرة قضبان التوزيع، حجرة عربة قاطع الدائرة، حجرة الكابلات، وحجرة الأجهزة الثانوية. يوفر الغلاف حماية من الدرجة IP4X، بينما تصنف الحجرات الداخلية بدرجة IP2X.

مزود بشكل قياسي بنظام قفل ميكانيكي كامل (قفل الوقاية الخماسي) لضمان التشغيل الآمن. يُستخدم KYN61-40.5 على نطاق واسع في محطات فرعية بجهد 35 كيلو فولت، ومحطات تعزيز الطاقة المتجددة، والمنشآت الصناعية والتعدينية الكبيرة، والمجمعات الصناعية الكيميائية لتطبيقات توزيع طاقة المحولات الرئيسية.

يمكن تهيئة المفاتيح الكهربائية بعربات قواطع الدائرة الفراغية المحلية والدولية المختلفة، بما في ذلك ZN85، وقاطع الدائرة الفراغية ABB VD4، وطرازات VEP.

المزايا والخصائص

• تصميم خزانة إنتاج موحد بكميات كبيرة

• غلاف معدات التوزيع الكهربائي مصنوع من صفائح فولاذية مطلية بالألوزنك وفقًا للمعايير الوطنية باستخدام عمليات الثني والتركيب باستخدام الحاسب الآلي. يتم تقليل العناصر الهيكلية غير القياسية لتحسين كفاءة التصنيع. تم تجهيزه بشكل قياسي بقاطع الدائرة الفراغي المحلي ZN85، بينما يتم الحصول على المكونات الرئيسية من سلاسل توريد محلية ناضجة. مما يؤدي إلى انخفاض تكاليف الشراء، وتقليل فترات الإنتاج، ومزايا أداء تكلفة متميزة للمشاريع كبيرة الحجم.

• عربات قابلة للسحب عالية التبادل

• تم تصميم عربات قواطع الدائرة وعربات محولات الجهد (PT) ذات التصنيف الحالي نفسه بهيكل معياري موحد، مما يسمح بالتبادل عبر مجموعة لوحات التوزيع. في حالة حدوث عطل، يمكن سحب العربة واستبدالها بسرعة، مما يقلل بشكل كبير من وقت التوقف للصيانة ويقلل من خسائر الإنتاج الناتجة عن انقطاع التيار الكهربائي.

• محسّنة لظروف التشغيل القياسية

• تعمل لوحة التوزيع بشكل موثوق ضمن نطاق درجة حرارة محيطة من -15 درجة مئوية إلى +40 درجة مئوية. تشمل الميزات القياسية سخانات مضادة للتكثيف ونظام قفل ميكانيكي للوقاية الخماسية، مما يضمن الامتثال لمتطلبات قبول توزيع الطاقة الصناعية دون الحاجة إلى ترقيات أو تعديلات إضافية.

• ترتيبات مرنة للقادمات والمغذيات الخارجة

• تتوفر تكوينات التغذية بالكابل والتغذية بالخطوط العلوية. تم تبسيط وتحسين مخططات الدوائر الأولية لإزالة المكونات غير الضرورية، مما يقلل من الاستثمار في المعدات مع الحفاظ على أداء موثوق للنظام.

المعلمات التقنية
