مفاتيح الجهد العالي المقاومة للتآكل

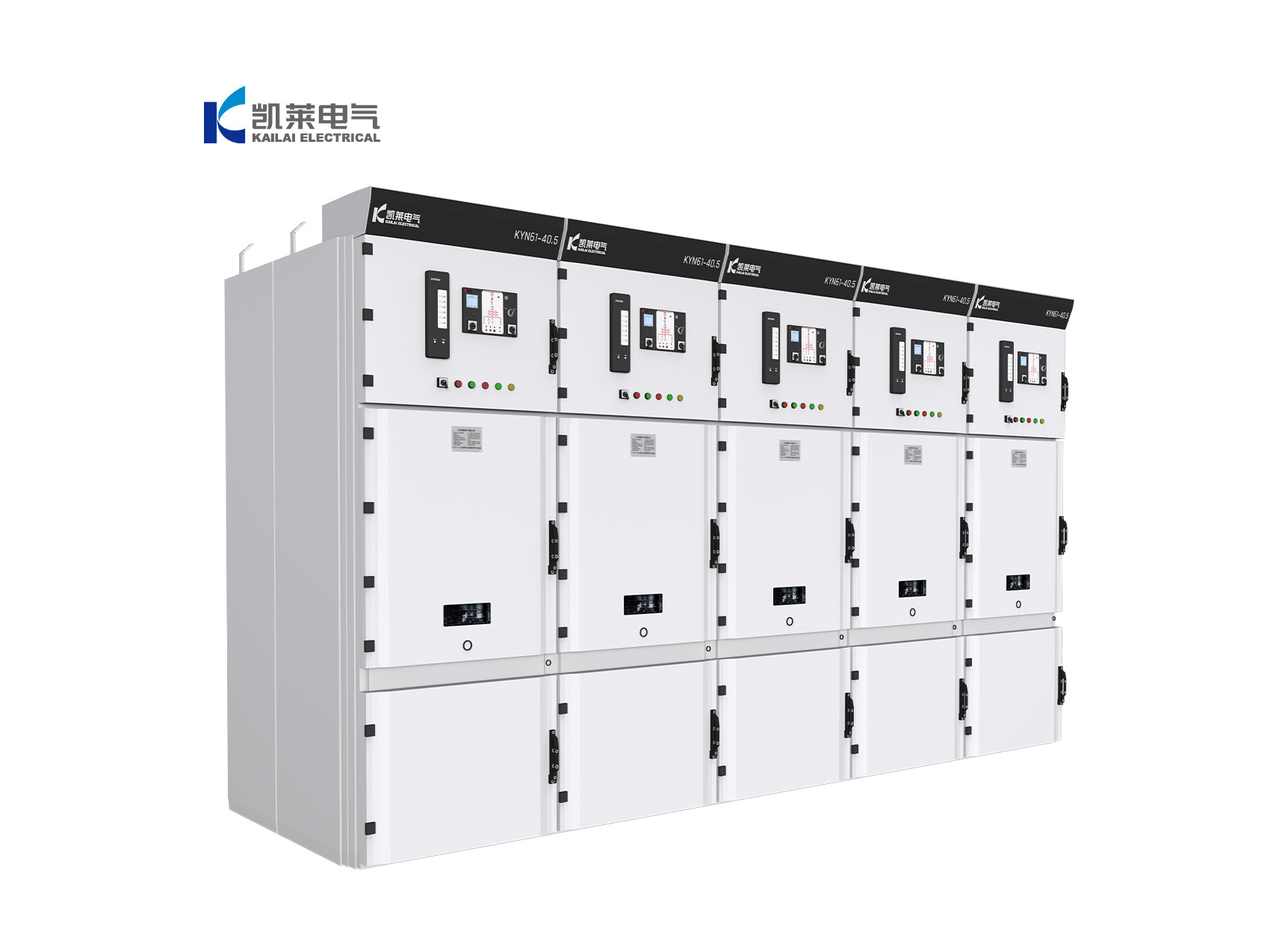

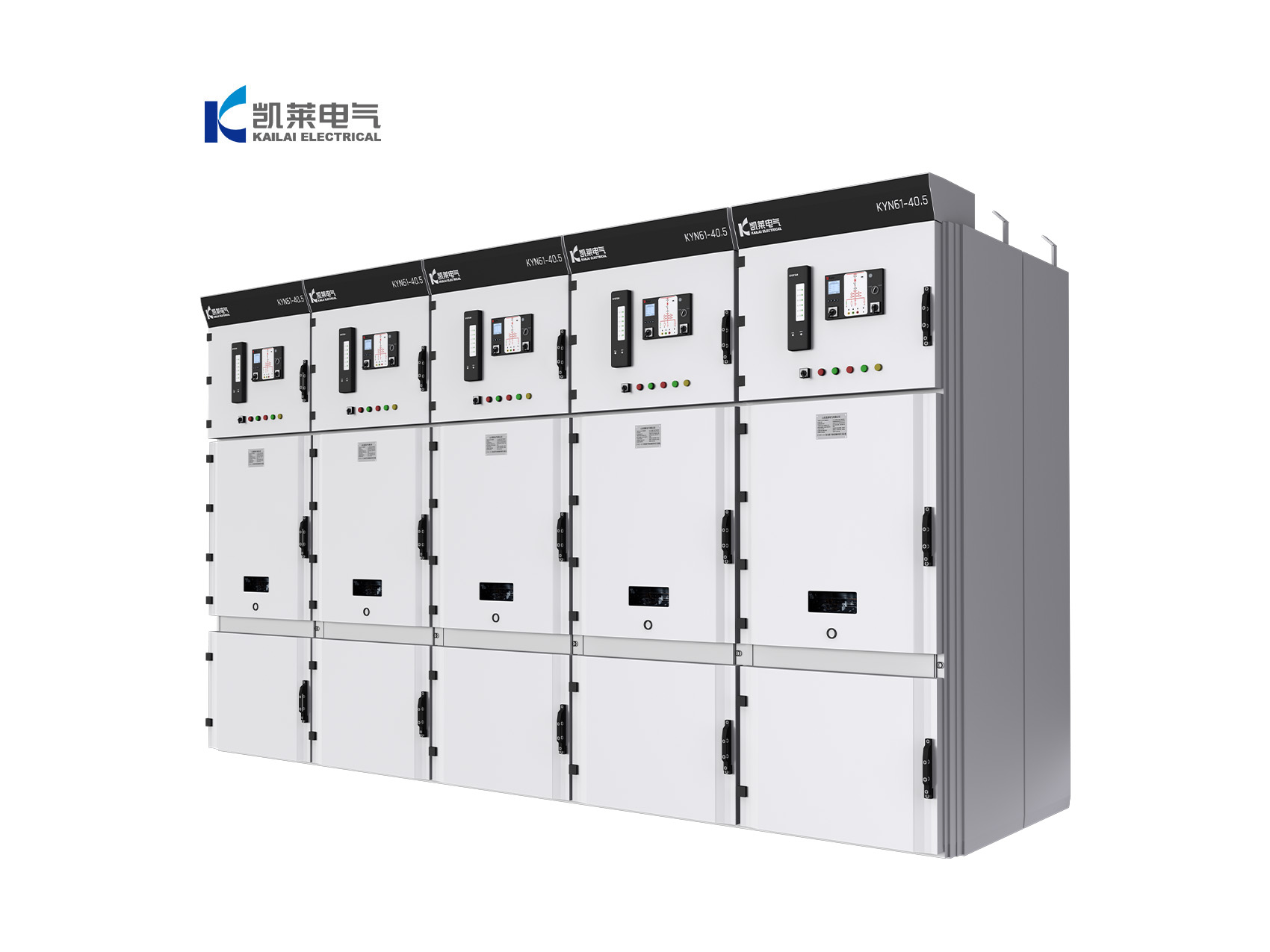

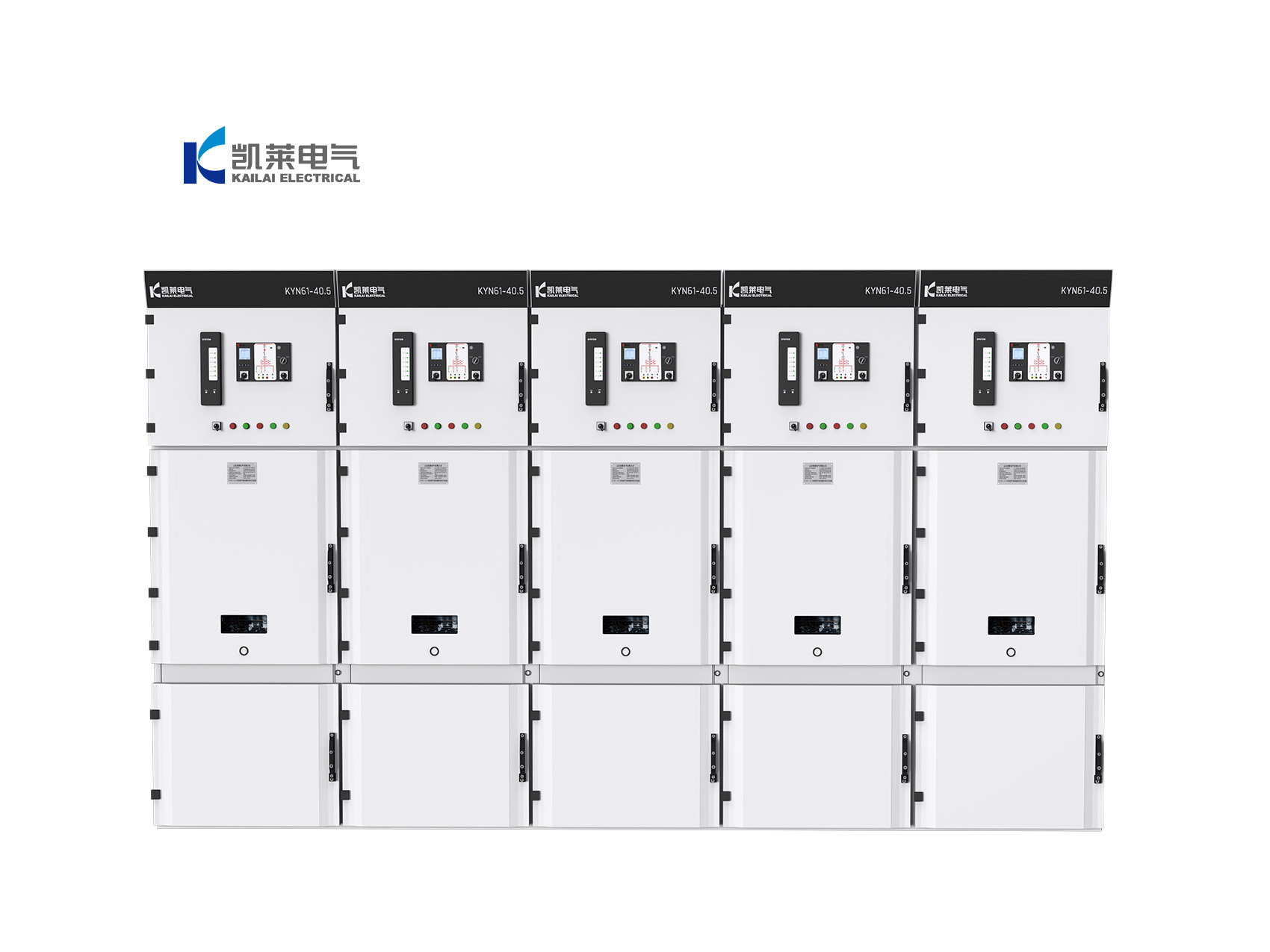

KYN61-40.5 مفتاح الجهد العالي القياسي لتوصيل الشبكة

KYN61-40.5 هو مفتاح كهربائي داخلي معدني قابل للسحب بجهد 40.5 كيلو فولت، مصمم ومصنع وفقًا لمعايير GB 3906 وGB/T 11022 وIEC 62271-200.

يتميز المفتاح الكهربائي بأربع حجرات منفصلة بشكل مستقل: حجرة قضبان التوزيع، حجرة عربة قاطع الدائرة، حجرة الكابلات، وحجرة الأجهزة الثانوية. يوفر الغلاف حماية من الدرجة IP4X، بينما تصنف الحجرات الداخلية بدرجة IP2X.

مزود بشكل قياسي بنظام قفل ميكانيكي كامل (قفل الوقاية الخماسي) لضمان التشغيل الآمن. يُستخدم KYN61-40.5 على نطاق واسع في محطات فرعية بجهد 35 كيلو فولت، ومحطات تعزيز الطاقة المتجددة، والمنشآت الصناعية والتعدينية الكبيرة، والمجمعات الصناعية الكيميائية لتطبيقات توزيع طاقة المحولات الرئيسية.

يمكن تهيئة المفاتيح الكهربائية بعربات قواطع الدائرة الفراغية المحلية والدولية المختلفة، بما في ذلك ZN85، وقاطع الدائرة الفراغية ABB VD4، وطرازات VEP.

المزايا والخصائص

• هيكل خزانة معزز بمقاومة التآكل مزدوج الطبقة

• يتم تصنيع الهيكل باستخدام ألواح فولاذية سميكة مطلية بالألوزنك مع نظام طلاء إيبوكسي إلكتروستاتيكي مزدوج الطبقة بسماكة طلاء ≥75 ميكرومتر. اجتازت المعالجة السطحية بنجاح اختبار رذاذ الملح المحايد لمدة 500 ساعة، مما يوفر مقاومة ممتازة للبيئات الساحلية المالحة، وأبخرة الأحماض والقلويات في المصانع الكيميائية، وغيرها من الأجواء المسببة للتآكل. يضمن ذلك حماية طويلة الأمد ضد الصدأ والتآكل وتدهور الطلاء.

• نظام عزل مقاوم للتلوث

• جميع ممرات القضبان ومكونات دعم العزل مصنوعة من مواد إيبوكسية مقاومة للهب من الفئة V-0 ومقاومة للتلوث. يتميز نظام العزل بمسافات زحف متزايدة لتعزيز المقاومة ضد التتبع الناتج عن الرطوبة، وتلوث الغبار، والانهيار القوسي، مما يجعله مثالياً للبيئات الصناعية شديدة التلوث.

• حماية محسّنة ضد الغبار ومقاومة للرطوبة

• المفاتيح الكهربائية مزودة بحشيات مطاطية مقواة لإغلاق الأبواب ومواد عزل كابلات مقاومة للحريق في حجرة الكابلات. يمكن ترقية مستوى الحماية إلى IP44، مما يمنع بشكل فعال دخول الغبار والرطوبة والأبخرة المسببة للتآكل. بالإضافة إلى ذلك، يتم توفير نظام ذكي للتدفئة وإزالة الرطوبة لكامل الخزانة كمعيار قياسي للحفاظ على بيئة داخلية مستقرة ومنع التكثف.

• تصميم معزز مضاد للاهتزاز والزلازل

• تم تعزيز هيكل الخزانة بتصميم هيكلي مقوى، بينما تستخدم آليات التشغيل نوابض ثقيلة ومفصلات من الفولاذ المقاوم للصدأ ومكونات قفل متينة. تم تصميم المفاتيح الكهربائية لتلبية متطلبات مستوى الشدة الزلزالية 8، مما يجعلها مناسبة للتطبيقات المعرضة لاهتزازات التعدين وظروف التشغيل الثقيلة في المعادن وغيرها من البيئات عالية الاهتزاز. يتم الحفاظ على التشغيل الموثوق حتى تحت التبديل المتكرر والإجهاد الميكانيكي المطول.

المعلمات التقنية
