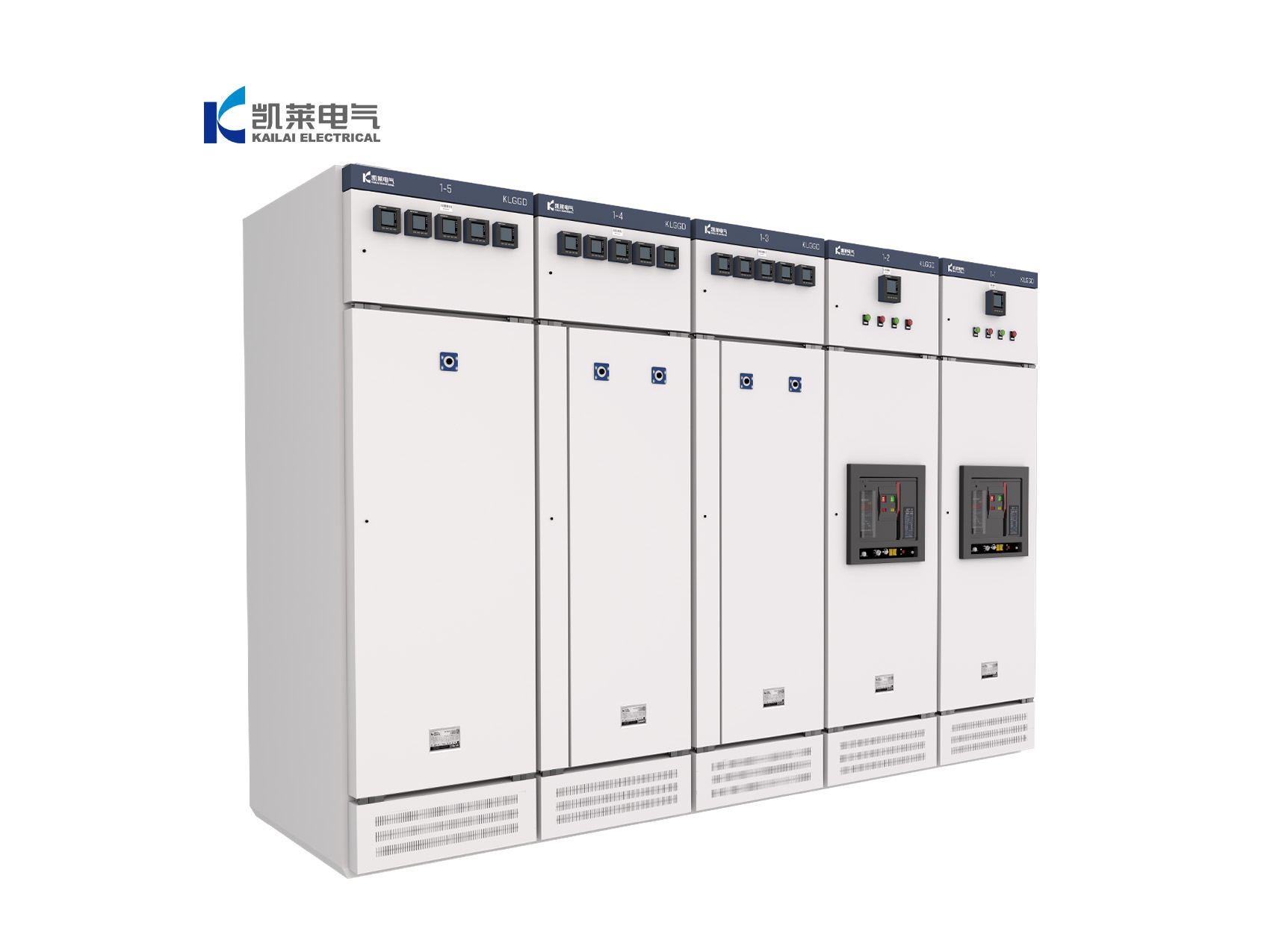

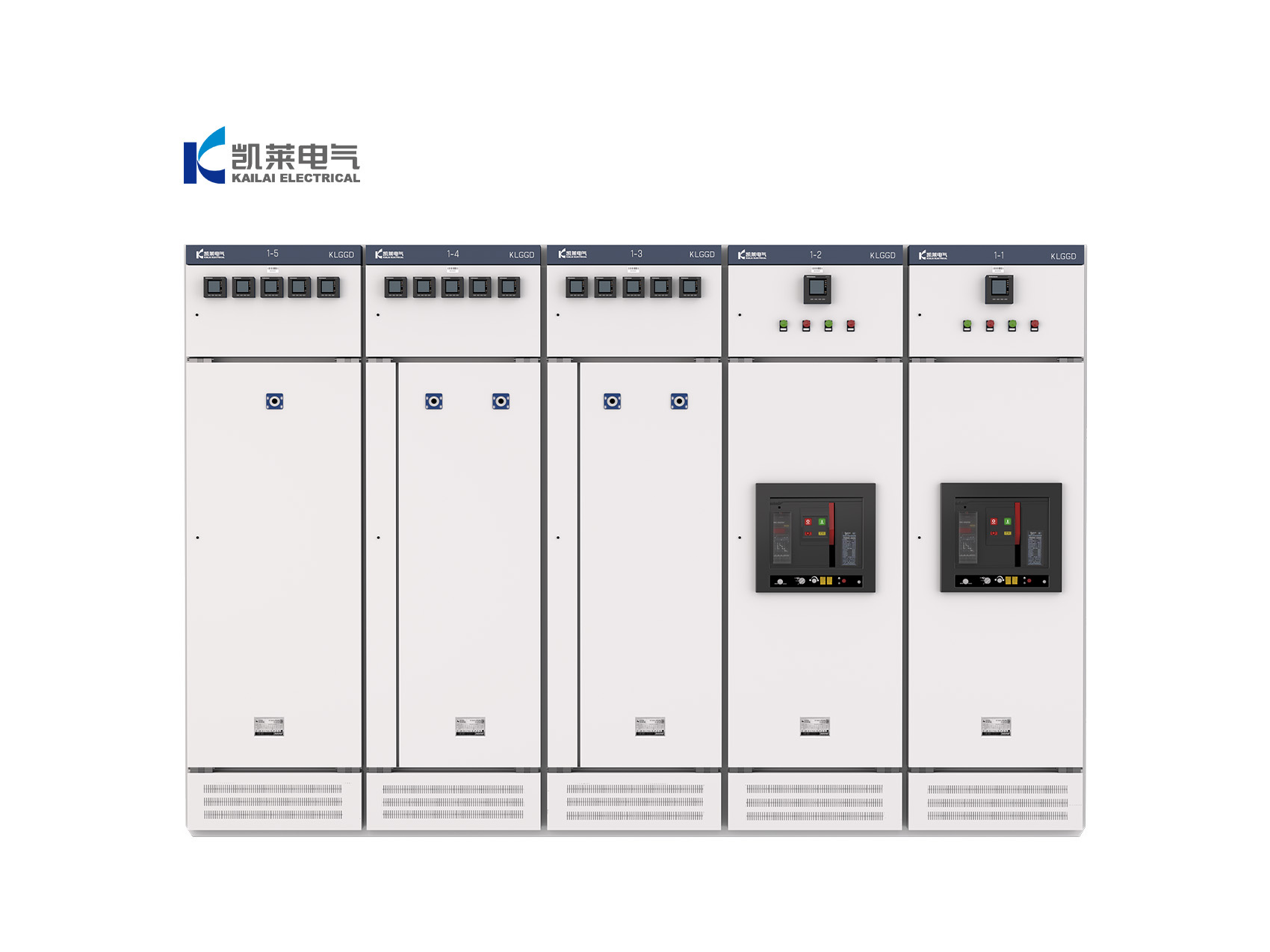

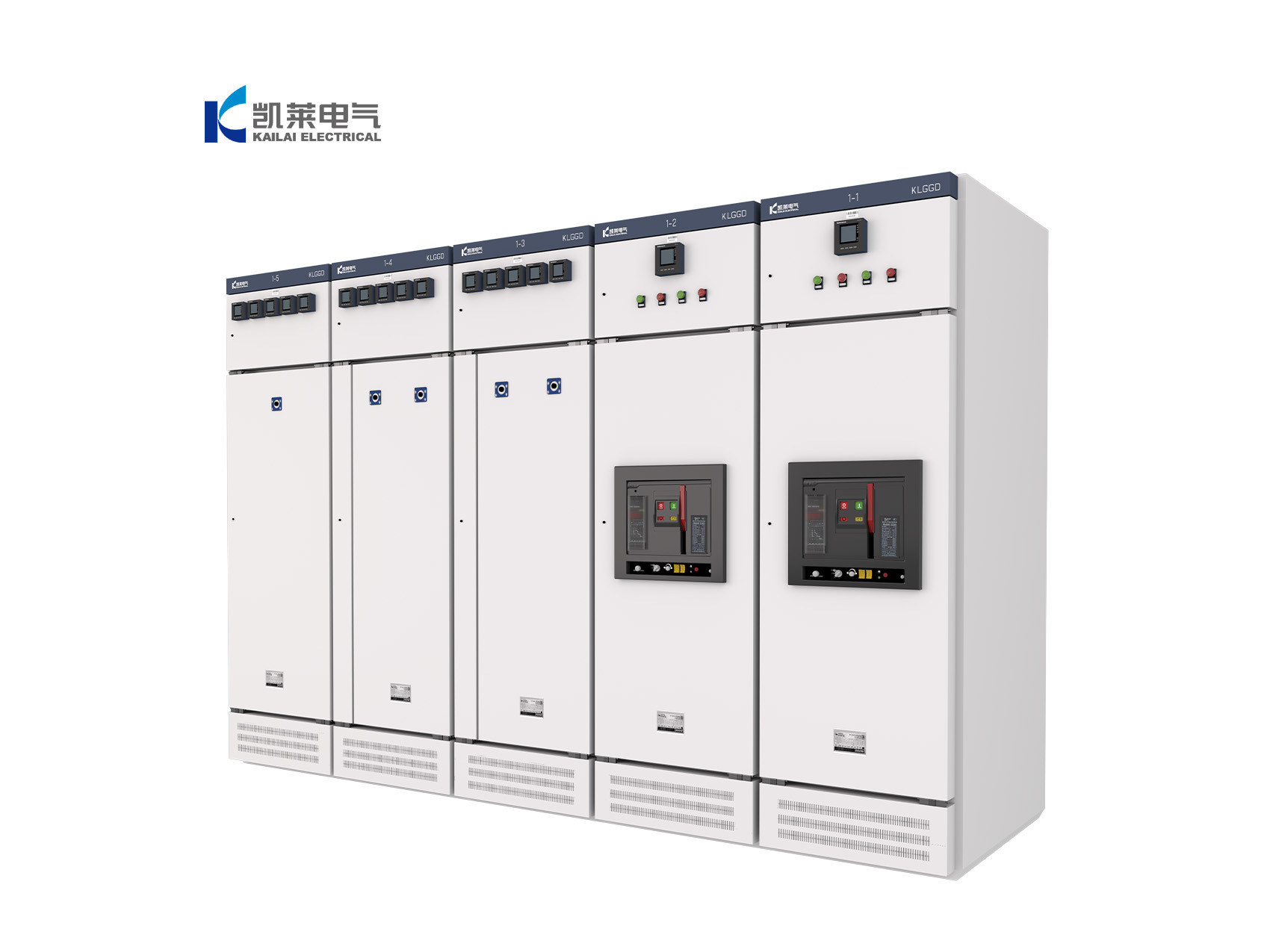

خزانة أجهزة التحكم في التيار المتردد ذات الجهد المنخفض من نوع GGD
خزانة أجهزة التحكم في التيار المتردد ذات الجهد المنخفض من نوع GGD
تصميم الحماية المتدرجة: تتراوح درجات الحماية ما بين IP20 وIP40، والقيمة الافتراضية هي IP30 لتوفير الحماية ضد الغبار والملامسة. يمكن ترقية المستوى إلى IP40 لتلبية الاحتياجات في البيئات الرطبة والمليئة بالغبار. تحتوي أبواب الخزانة على ضوابط مطاطية لمنع دخول الأجسام الغريبة.
قدرة قوية على تحمل العيوب الكهربائية: تستطيع تحمل تيارات الدائرة المكونة قصيرة الطريق التي تصل إلى 31.5 كيلوأمبير، مع استقرار ديناميكي وحراري ممتاز، مما يسمح بقطع تيارات العيوب بسرعة لمنع تفاقم الحوادث.
عزل أمان الدائرة الكهربائية بالكامل: يتم تقسيم الخزانة إلى أقسام منفصلة للمحور الرئيسي للتوصيلات، ومفاتيح قطع الدوائر، والكابلات، مما يضمن تنظيم الأسلاك بشكل مناسب ويقلل إلى أقصى حد من التداخلات داخل الدائرة الكهربائية. تضمن دوائر الحماية المدمجة ومسامير التأريض المخصصة تأمينًا موثوقًا للتأريض.
الحماية العازلة المقاومة للاشتعال: تتكون مشابك الأسلاك المستخدمة من مادة PPO عالية المقاومة للاشتعال، مما يوفر قوة عازلة عالية وأداءً ميكانيكيًا مستقرًا، ويمنع المخاطر الأمنية الناجمة عن تقادم المواد العازلة.
المعايير الفنية الأساسية
نموذج |
جهد التشغيل المقنن (V) |
جهد العزل المقنن (فولت) |
جهد التحكم (فولت) |
التيار المقنن (أمبير) |
قدرة قطع الدائرة القصيرة المقدرة (كيلو أمبير) |
تيار التحمل المقدر لفترة قصيرة (1 ثانية، كيلو أمبير) |
التيار الأقصى المقنن للتحمل (كيلو أمبير) |
|
GGD1 |
380 |
660 |
220 / 380 |
أ |
1000 |
15 |
15 |
30 |
ب |
600 (630) |
|||||||
ج |
400 |
|||||||
GGD2 |
380 |
660 |
220 / 380 |
أ |
1500 (1600) |
30 |
30 |
63 |
ب |
1000 |
|||||||
ج |
630 |
|||||||
GGD3 |
380 |
660 |
220 / 380 |
أ |
3150 |
50 |
50 |
105 |
ب |
2500 |
|||||||
ج |
2000 |
|||||||
جي جي دي |
380 / 400 / 450 / 500 / 660 |
660 |
220 / 380 |
أ |
6300 |
100 |
100 |
220 |
ب |
5000 |
|||||||
ج |
4000 |
|||||||
