وحدة الحلقة الرئيسية للجهد المتوسط

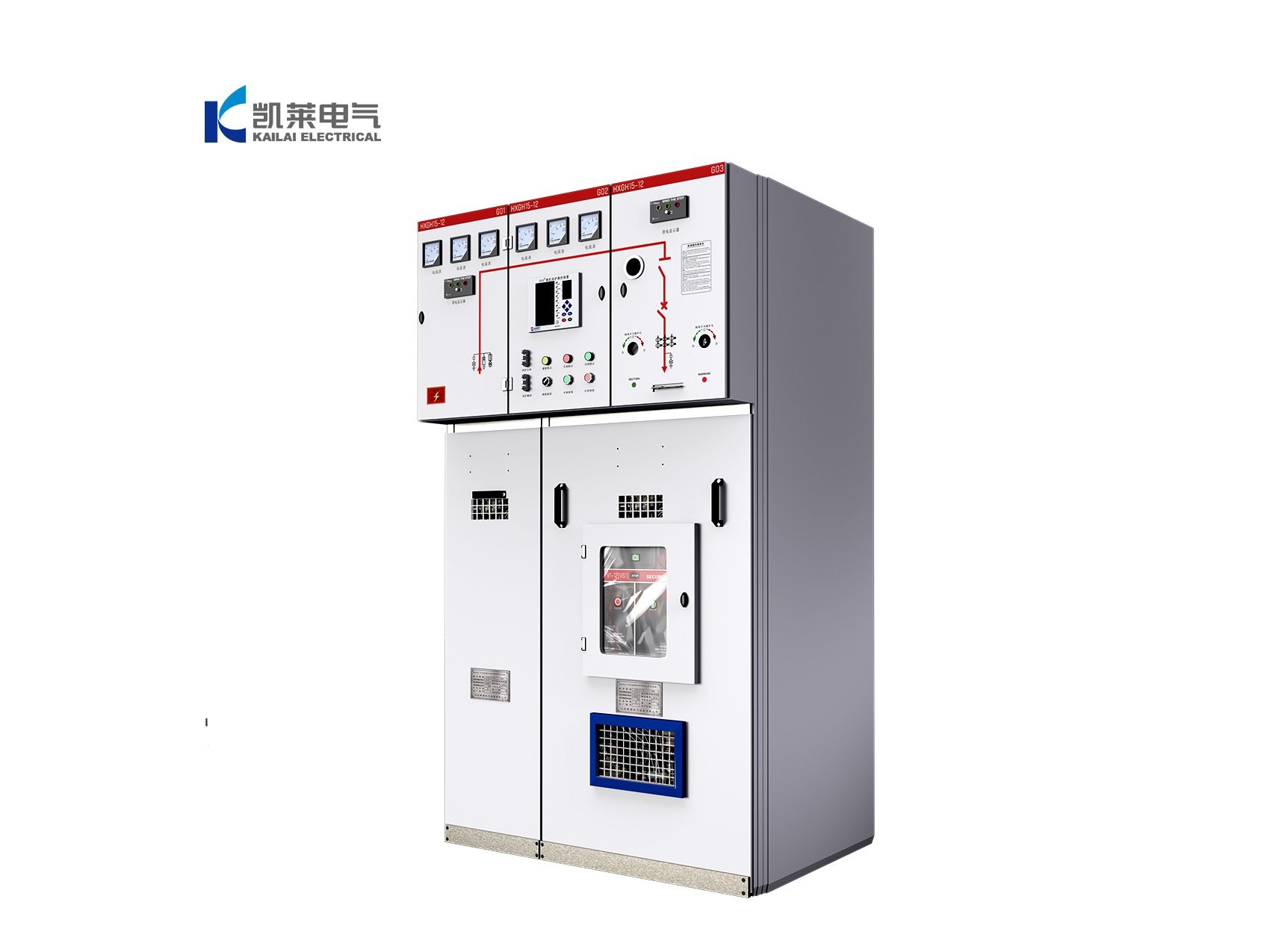

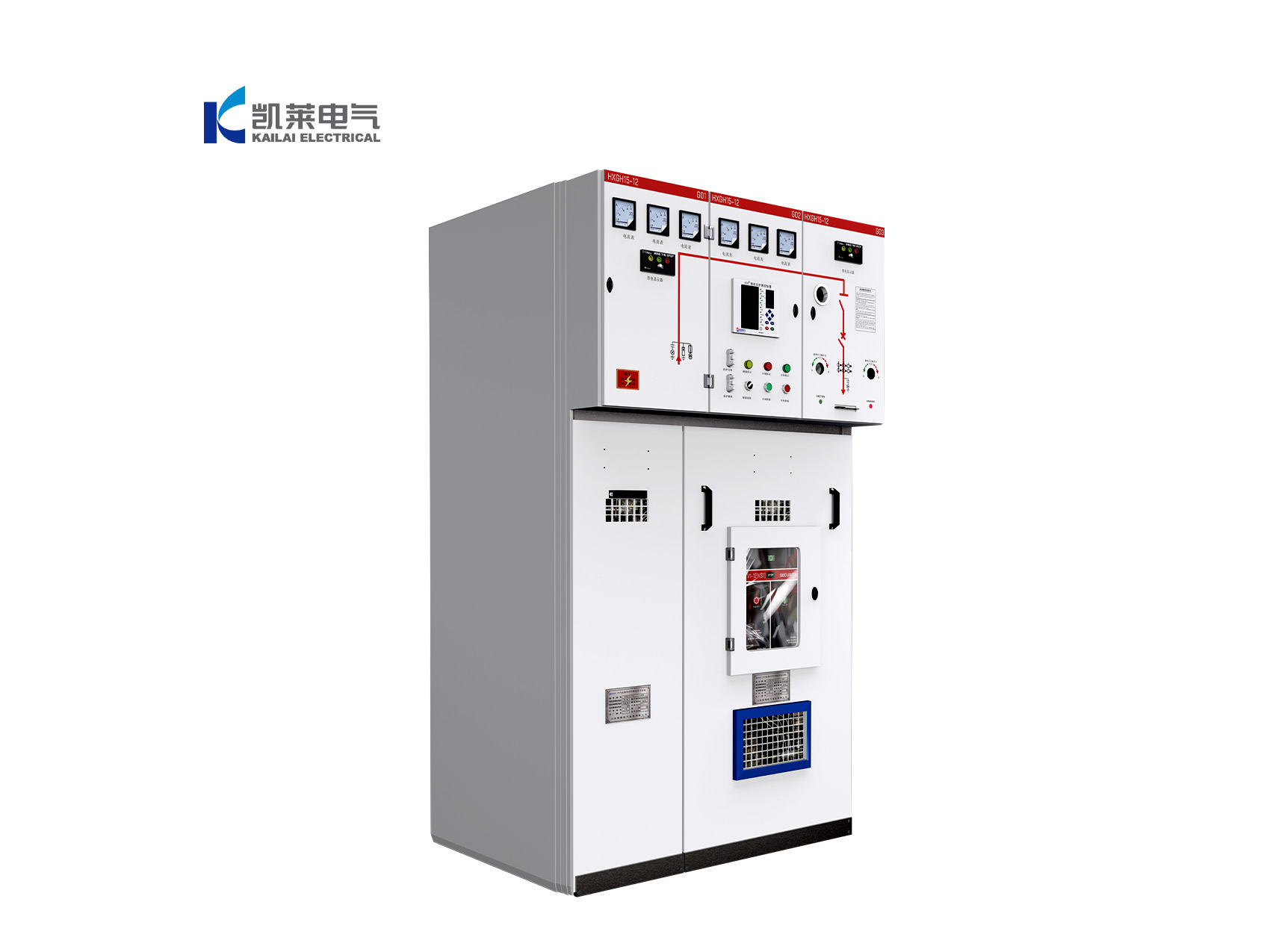

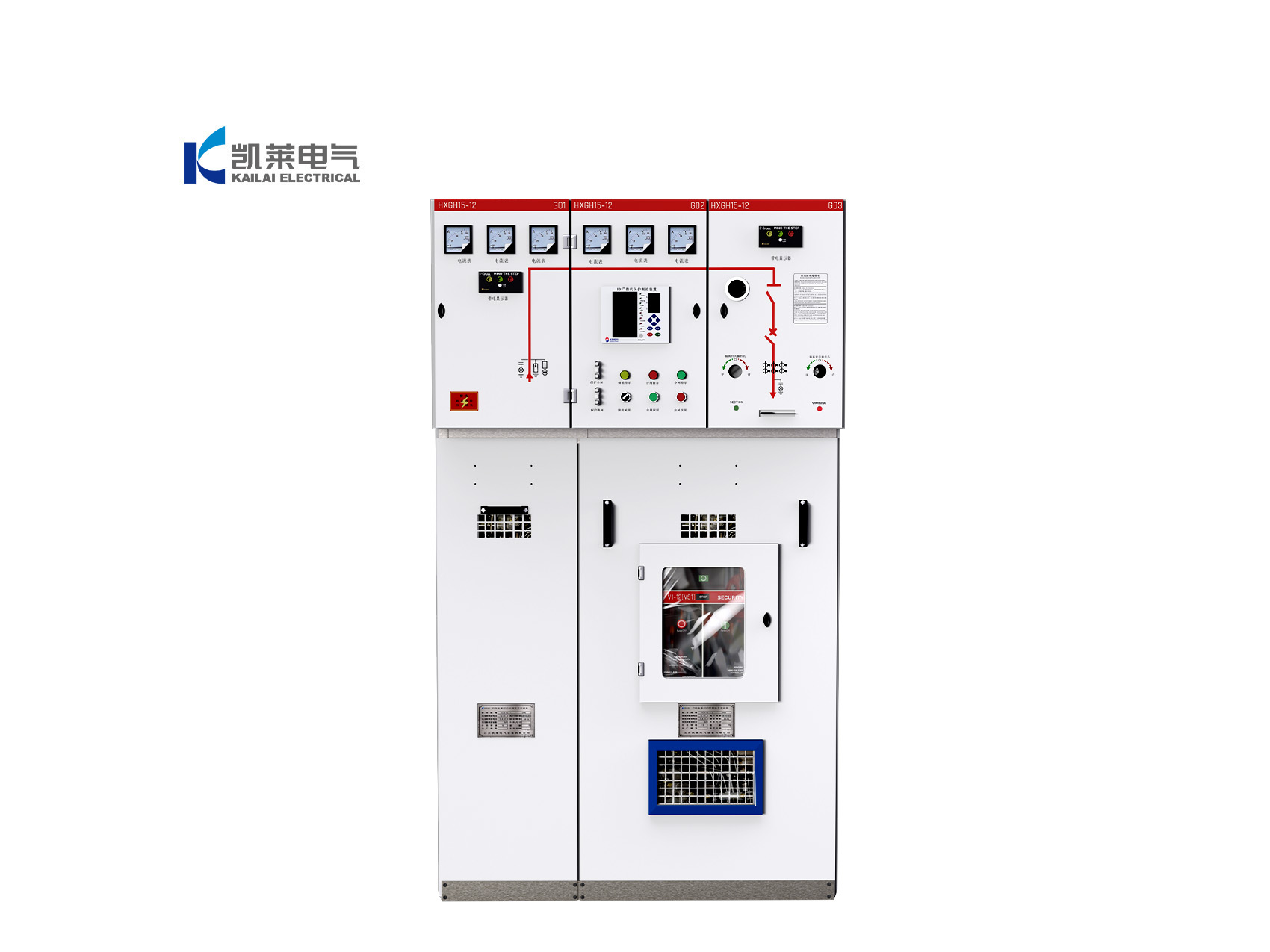

وحدة الحلقة الرئيسية المغلقة بالمعدن AC HXGN15-12

إن HXGN15-12 عبارة عن مفتاح كهربائي عالي الجهد للتيار المتردد بجهد مقنن يبلغ 12 كيلوفولت وتردد مقنن يبلغ 50 هرتز. يُستخدم بشكل أساسي في شبكات الحلقات ثلاثية الطور للتيار المتردد، وأنظمة التوزيع الطرفية، والمنشآت الكهربائية الصناعية لاستقبال الطاقة وتوزيعها وحمايتها. كما أنه مناسب للتركيب في المحطات الفرعية المدمجة (المسبقة التجهيز).

يتوافق هذا المنتج مع المعيار GB3906 "مفاتيح التيار المتردد المعدنية المغلقة من 3 إلى 35 كيلوفولت"، والمعيار GB/T11022 "المتطلبات الفنية المشتركة لمفاتيح الجهد العالي وأجهزة التحكم"، والمعيار IEC60298 "مفاتيح التيار المتردد المعدنية المغلقة وأجهزة التحكم للجهود المقننة من 1 كيلوفولت إلى 52 كيلوفولت"، والمعيار IEC60694 "المواصفات المشتركة لمفاتيح الجهد العالي وأجهزة التحكم". وهو مزود بنظام حماية كامل "خماسي التعشيق".

المزايا والخصائص

1. نظام تعشيق ميكانيكي شامل للوقاية الخماسية
يُدمج المفتاح الكهربائي نظام تعشيق ميكانيكي ثلاثي الاتجاهات بين مفتاح فصل الحمل، ومفتاح التأريض، وباب الخزانة، مما يُنفذ بالكامل وظائف السلامة الخمسة المتمثلة في "الوقاية الخمسة":

• منع الفتح أو الإغلاق غير الصحيح لمفتاح فصل الحمل

• منع تشغيل مفتاح العزل تحت ظروف الحمل

• منع الوصول إلى الحجرات المكهربة

• منع توصيل التأريض بالدوائر المكهربة

• منع تنشيط الدائرة أثناء تعشيق مفتاح التأريض

النظام بأكمله محمي بواسطة تعشيقات ميكانيكية إلزامية، مما يلغي إمكانية التشغيل اليدوي غير الآمن ويقلل بشكل أساسي من المخاطر التي تهدد الأفراد والمعدات.

2. تصميم فصل أربع حجرات مستقلة
تعتمد الخزانة هيكلًا معياريًا مقسمًا مع حجرات منفصلة للقضبان الكهربائية والمفاتيح والكابلات والتحكم منخفض الجهد/الأجهزة. كل حجرة معزولة فيزيائيًا لمنع انتشار الأعطال بين الدوائر. يحد هذا التصميم بفعالية من انتشار أعطال القوس الكهربائي وحوادث الدارة القصيرة مع توفير حماية عزل كاملة للأجزاء الحية، مما يضمن مستوى عالٍ من السلامة التشغيلية.

3. شهادة اختبار شاملة معتمدة
اجتازت مجموعة المفاتيح الكهربائية الكاملة بنجاح مجموعة كاملة من اختبارات النوع ذات الجهد العالي، بما في ذلك أداء العزل الكهربائي، والتحقق من ارتفاع درجة الحرارة، وقدرة تحمل القصر، واختبارات الاستقرار الديناميكي والحراري، واختبار التحمل الميكانيكي. بالإضافة إلى ذلك، تخضع كل وحدة لفحوصات المصنع الروتينية، بما في ذلك اختبارات تحمل العزل، ومقاومة العزل، والتحقق من الدوائر. يتم توفير وثائق شاملة لتلبية متطلبات المناقصات العامة والبلدية والمشاريع العامة ومتطلبات قبول الشبكة الكهربائية بشكل كامل.

4. نظام الحماية بالصمامات السريعة
لوحات التجميع بين المفاتيح والصمامات مزودة بصمامات محددة للتيار توفر حماية سريعة ضد الأعطال القصيرة في المحولات والمغذيات. في حالة حدوث عطل، يعمل الصمام فورًا ويؤدي إلى فتح مفتاح الفصل التلقائي، مما يعزل الدائرة المعطوبة في غضون أجزاء من الثانية. آلية الحماية الفعالة هذه تقلل من خطر تلف المعدات، فشل الكابلات، وحوادث الحرائق الكهربائية.

المعلمات التقنية
