وحدة الحلقة الرئيسية المعزولة بالهواء

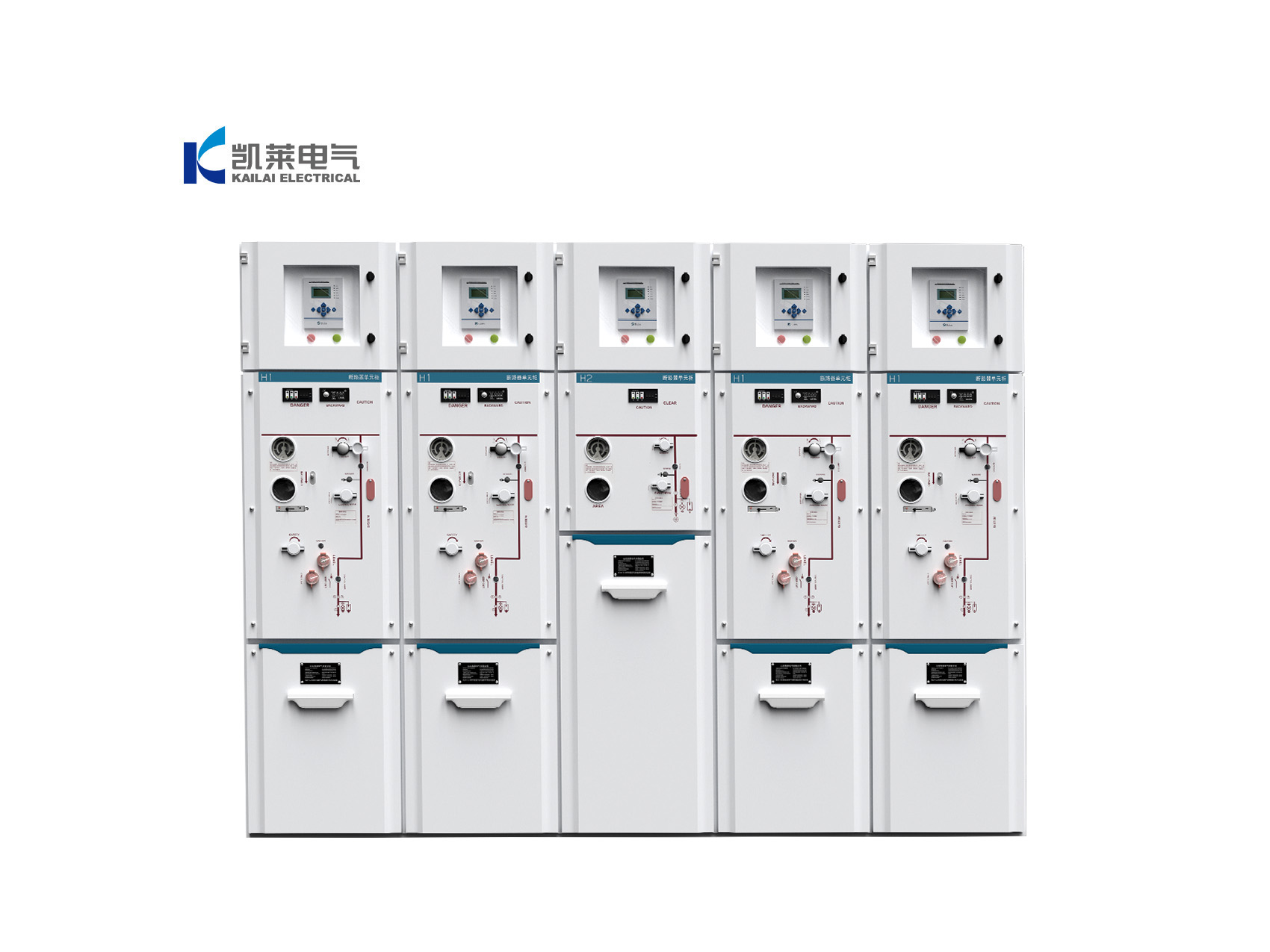

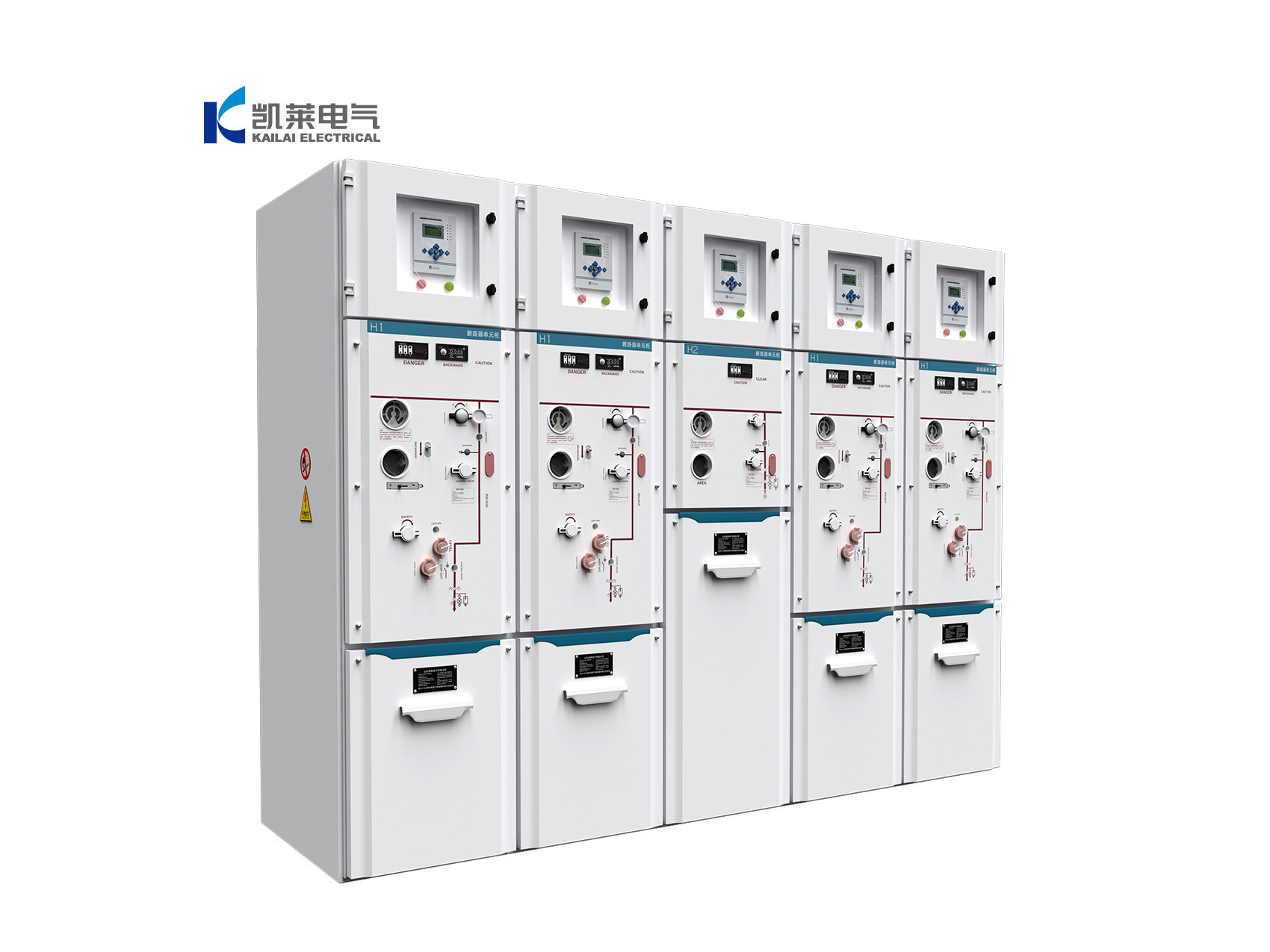

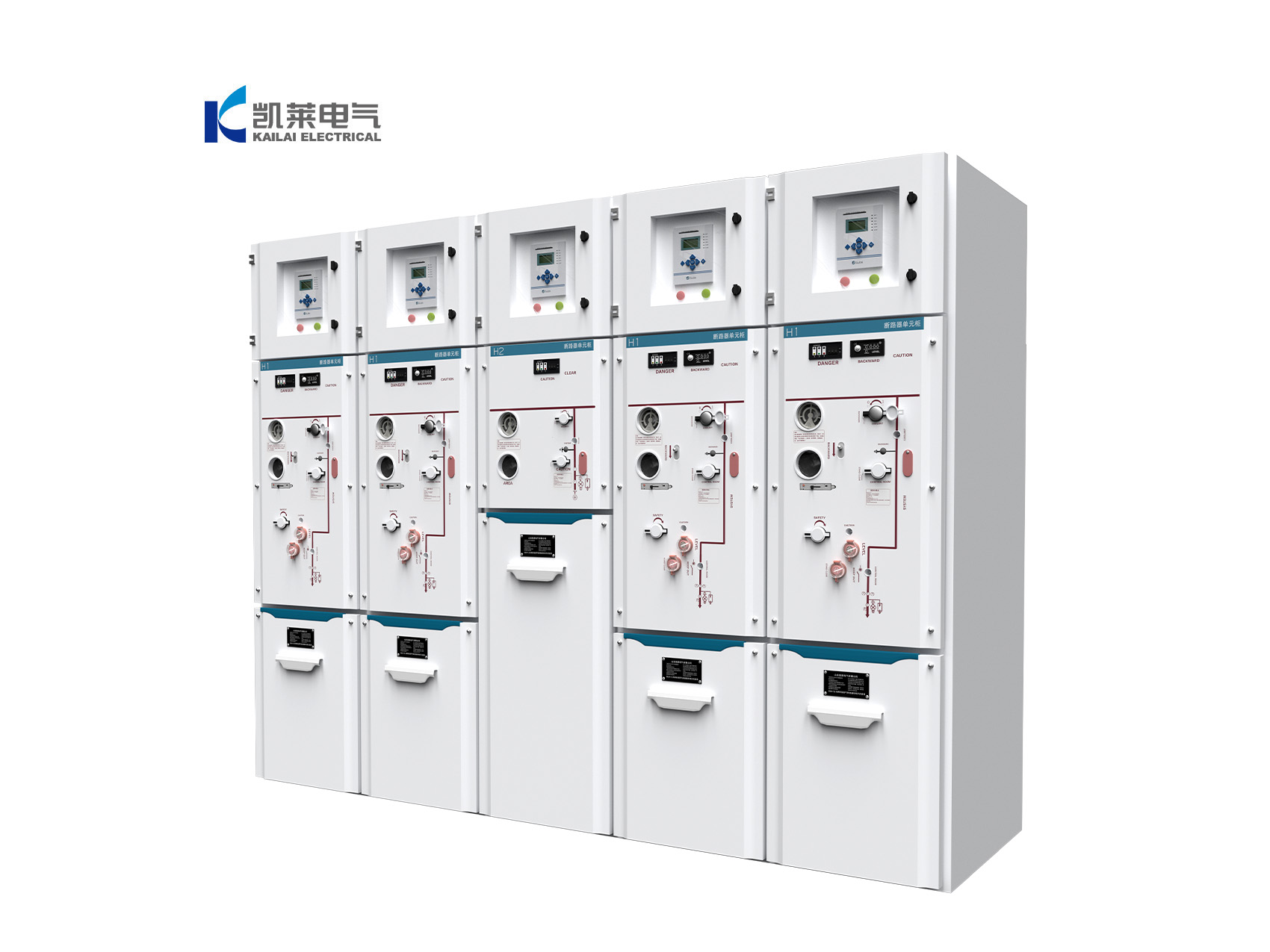

سلسلة KLH-12 من وحدات الحلقة الرئيسية المعزولة بالنيتروجين/الهواء الجاف

تم تطوير وحدة الحلقة الرئيسية المعزولة بالنيتروجين/الهواء الجاف من سلسلة KLH-12 حديثًا بناءً على استيعاب وتقنيات دولية متقدمة، بالإضافة إلى سنوات من الخبرة في تصميم وتصنيع المفاتيح الكهربائية المعزولة بالغاز بالكامل. تعتمد هذه الوحدة على العزل بالهواء الجاف وتقنية إطفاء القوس الكهربائي بالفراغ.

بفضل مفهوم التصميم المبتكر وعمليات التصنيع الرائدة عالميًا، يعكس المنتج مبادئ توفير الطاقة والحفاظ على البيئة طوال دورة حياته بالكامل - من الإنتاج والتشغيل إلى إعادة التدوير في نهاية العمر الافتراضي.

تتميز بحجم مضغوط، وتشغيل خالٍ من الصيانة، ومعالجة بسيطة، وأداء عالٍ، وسلامة وموثوقية قوية، ويمكنها استبدال المفاتيح الكهربائية المعزولة بـ SF₆ والمفاتيح الكهربائية المعزولة بالصلب بشكل فعال، مما يجعلها حلاً أخضر مثاليًا لبناء وتحديث شبكات توزيع الطاقة.

المزايا والخصائص

• جميع الأجزاء الحية ذات الجهد العالي مغلقة بالكامل في خزان غاز من الفولاذ المقاوم للصدأ. يُستخدم الهواء الجاف كوسيط عزل بين الأطوار، وبين الطور والأرض، وفي فجوات العزل، مما يضمن عدم تأثر المفتاح الكهربائي بالكامل بالظروف البيئية الخارجية. تعتمد قواطع الدائرة، ومفاتيح التحميل، ودوائر التأريض على غرف تفريغ الهواء. يتم استبدال مجموعة المفتاح التقليدية (مفتاح التحميل + المصهر) بوحدة قاطع دائرة تفريغ الهواء، مما يتيح عزل الأعطال بسرعة في مرحلة مبكرة. تعمل قناة تخفيف الضغط المخصصة على تفريغ الغازات ذات درجة الحرارة والضغط العاليين بأمان إلى الخارج، مما يضمن تشغيلًا أكثر أمانًا وموثوقية مع أداء خالٍ من الصيانة مدى الحياة.

• يتم استخدام معدات كشف تسرب النيتروجين وتعبئة الغاز الأوتوماتيكية بالكامل لاختبار وتعبئة خزان الغاز، مما يضمن معدل تسرب أقل من 0.01% سنويًا وعمر خدمة يصل إلى 40 عامًا.

• العمر الميكانيكي لقواطع الدائرة الفراغية ومفاتيح التحميل الفراغية يصل إلى 10,000 عملية، بينما يصل مفتاح الوضع الثلاثي (العزل/التأريض) إلى 5,000 عملية. يتيح الجمع بين مفتاح التأريض وقاطع الدائرة الفراغية عمليات توصيل غير محدودة للدائرة القصيرة تتجاوز الحد التقليدي المحدد بعمليتين.

• هيكل مدمج ومساحة صغيرة، مناسب للتركيب في البيئات ذات المساحات المحدودة.

• تصميم معياري مع تكوينات متعددة للوحدات. يدعم كلاً من وحدات خزان الغاز المفردة ومجموعات خزانات الغاز المشتركة. تتوفر خيارات التمدد الجانبي والتمدد العلوي، ويمكن استخدامها بشكل مستقل أو مجتمع. قضبان التمدد المغلقة بالكامل مغلفة بطلاء موصل ومؤرضة، مما يضمن السلامة والموثوقية.

• مجهزة بأجهزة متقدمة لمراقبة ارتفاع درجة الحرارة والكثافة، بالإضافة إلى أنظمة مراقبة التيار والجهد. تتيح حلول الأتمتة المتكاملة تشغيل المحطات الفرعية دون مراقبة والتحكم الكامل عن بُعد (القياس عن بُعد، التحكم عن بُعد، الإشارات عن بُعد، الضبط عن بُعد، والعداد عن بُعد).

• خزان الغاز مصنوع من الفولاذ المقاوم للصدأ 304 بسمك 3 مم، ويتم معالجته بواسطة القطع بالليزر واللحام بالليزر. يمكنه تحمل ضغط غاز داخلي يصل إلى 0.3 ميجا باسكال، مما يضمن سلامة الأفراد والمعدات أثناء الأعطال القوسية الداخلية، مع الحفاظ على أداء إغلاق ممتاز ومظهر جمالي.

• تعمل أنظمة القفل الميكانيكي والكهربائي المدمجة على منع التشغيل الخاطئ بشكل فعال.

• بيئة ورشة عمل نظيفة، وخطوط تجميع مؤتمتة بالكامل، ومعدات اختبار شاملة في المصنع تضمن اتساق المنتج وجودته العالية.

المعلمات الأساسية

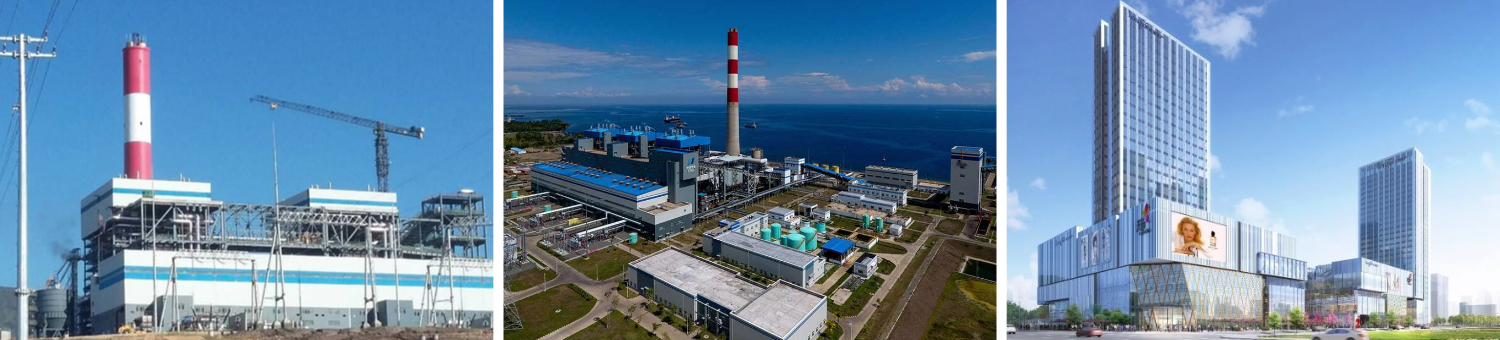

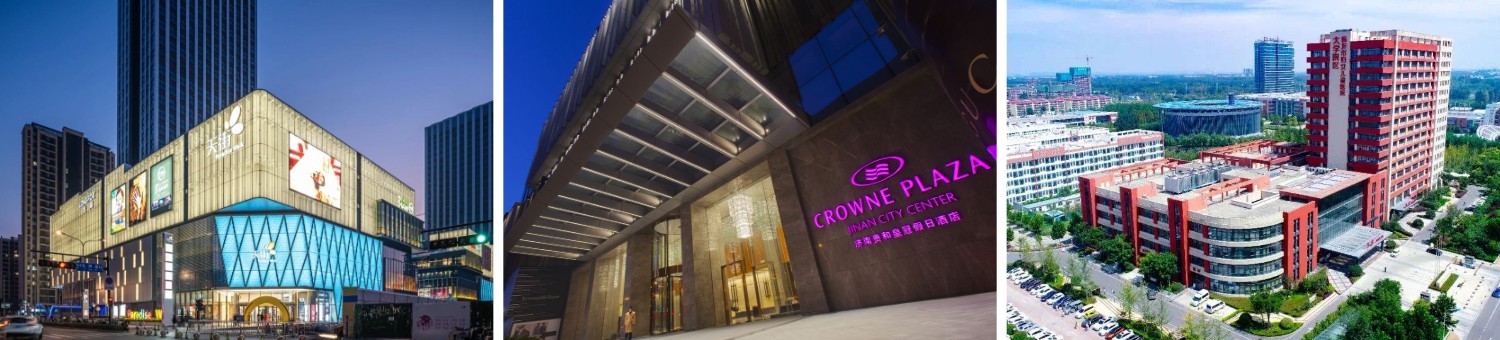

عرض المشاريع
لقد قمنا بتنفيذ مشاريع إنشائية في أكثر من 20 دولة ومنطقة، حيث قمنا بتوفير مجموعة واسعة من حلول المفاتيح الكهربائية ذات الجهد المتوسط والمنخفض. مسترشدين بفلسفتنا "التصنيع الاحترافي، الخدمة المخلصة"، ومدفوعين بقيمنا الأساسية المتمثلة في النزاهة والابتكار والسلامة والكفاءة والتعاون المربح للجميع، نحن ملتزمون بتقديم منتجات وخدمات عالية الجودة للعملاء في جميع أنحاء العالم.

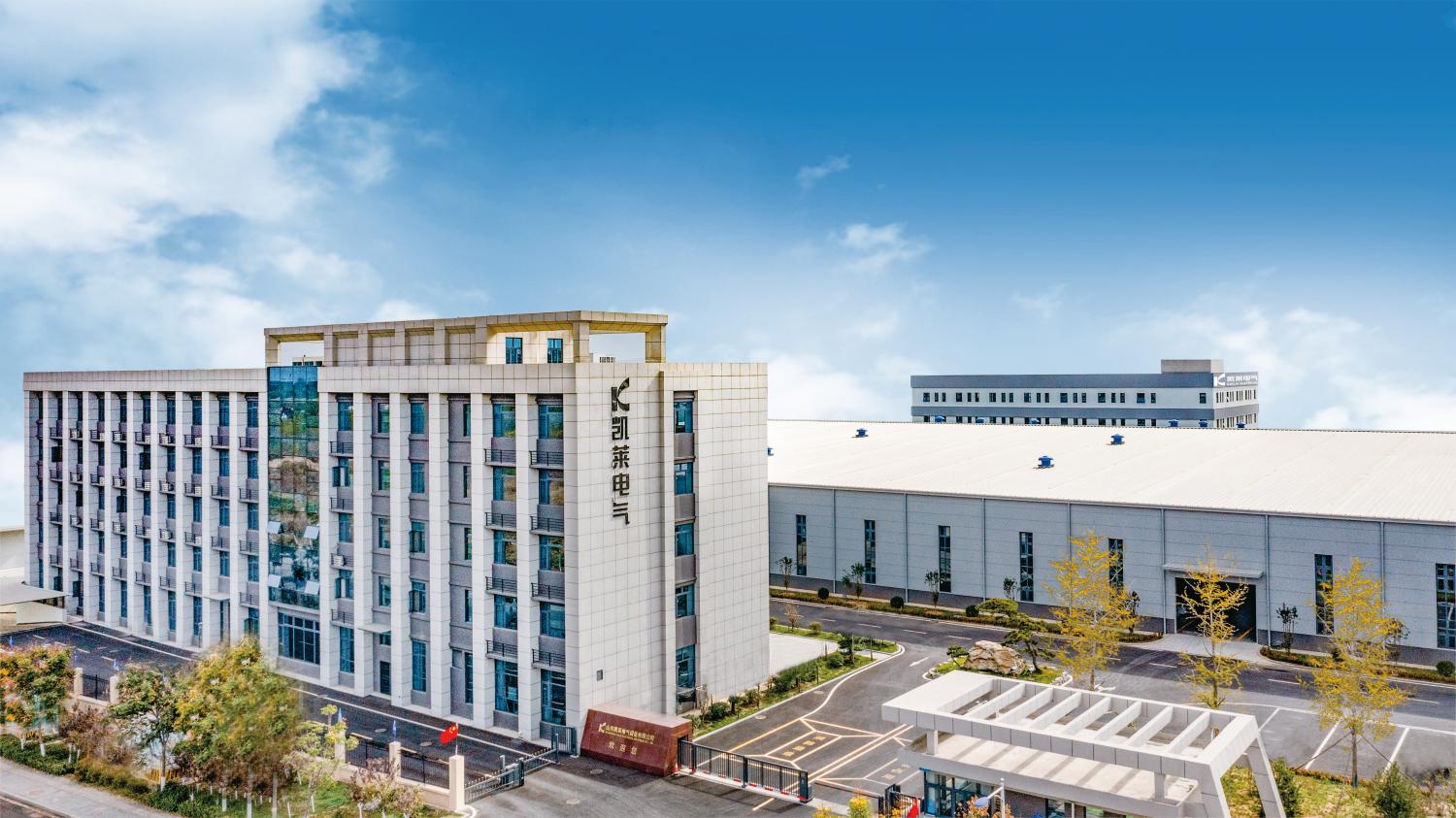

نبذة عنا
