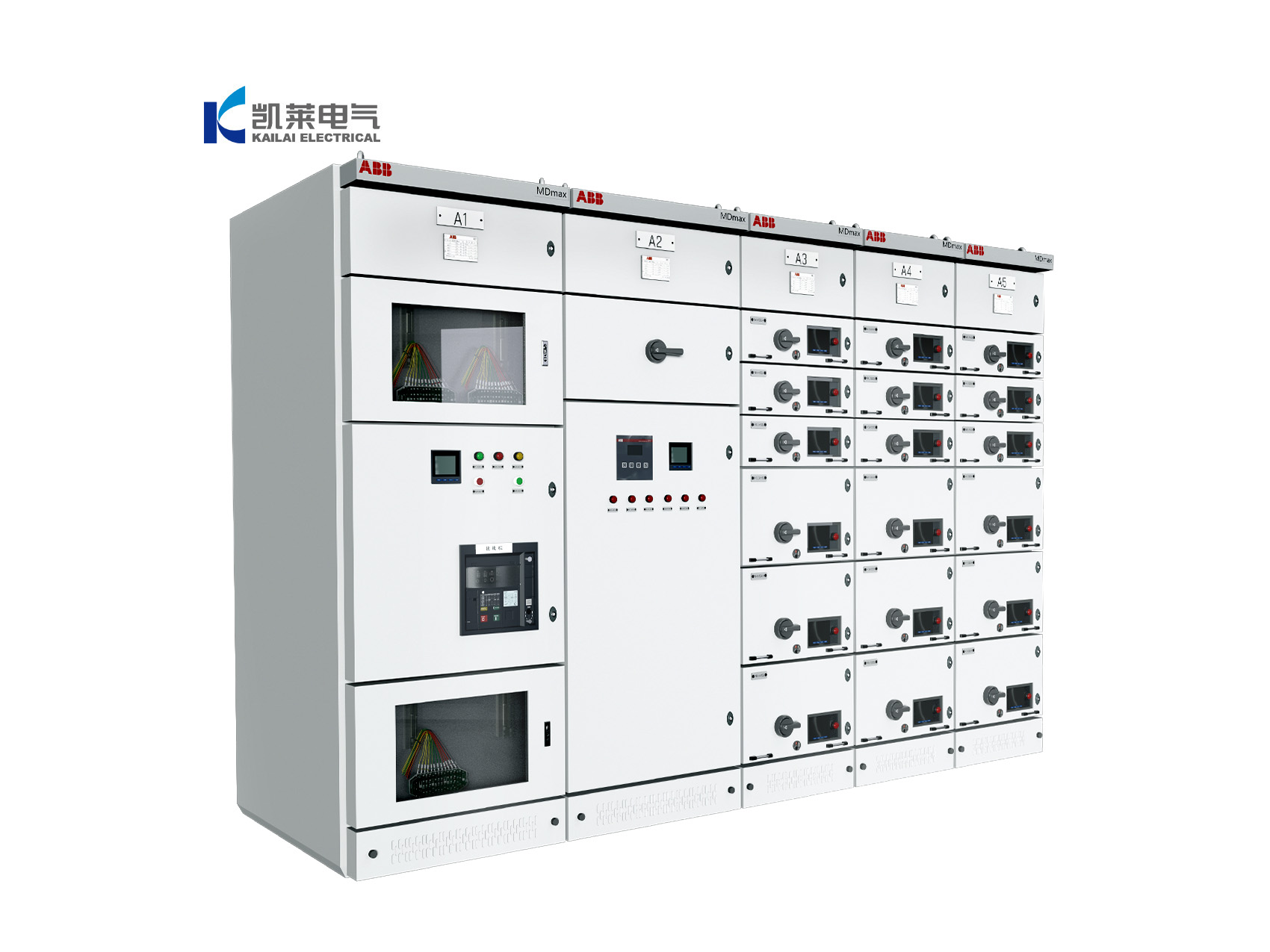

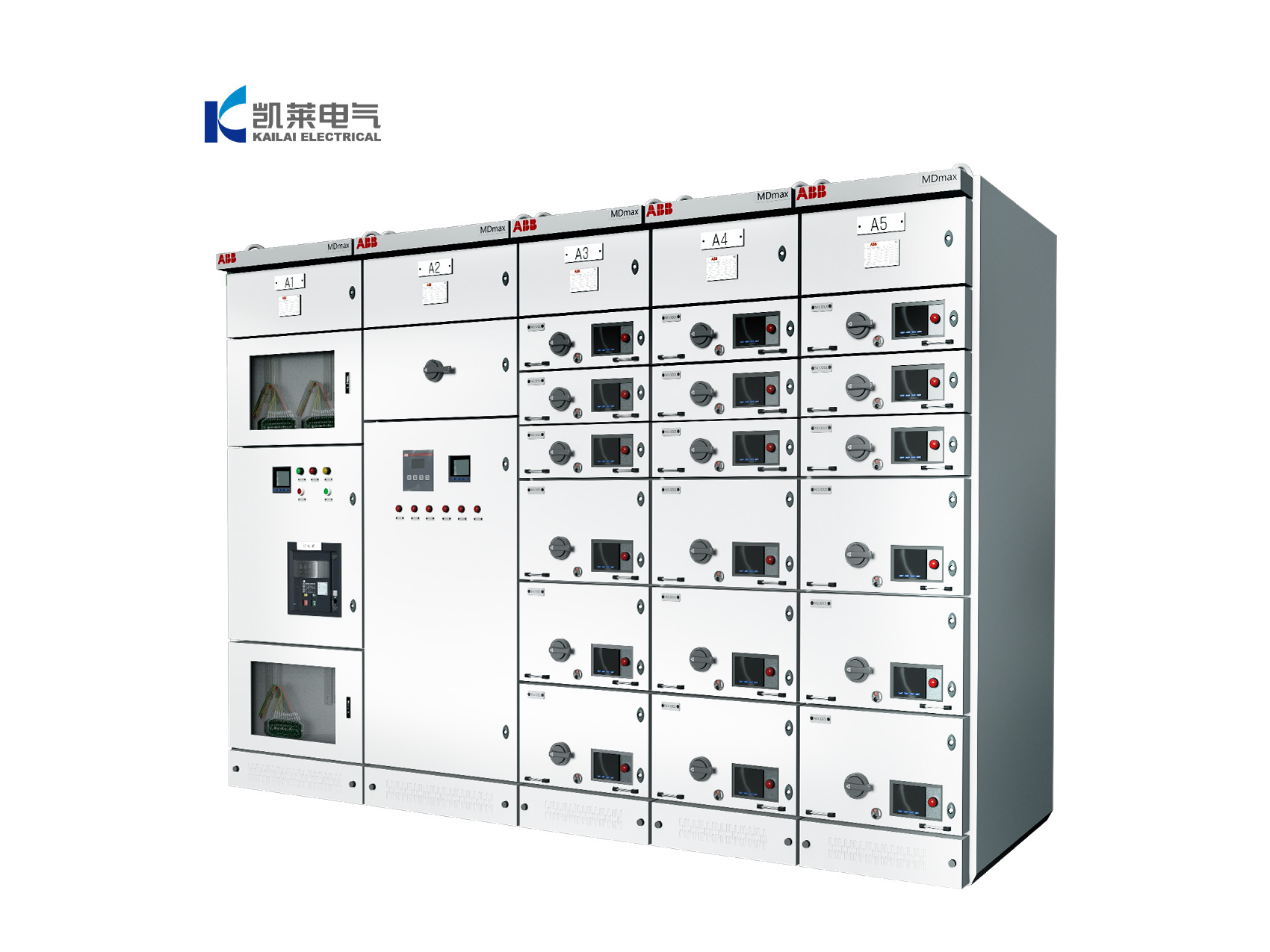

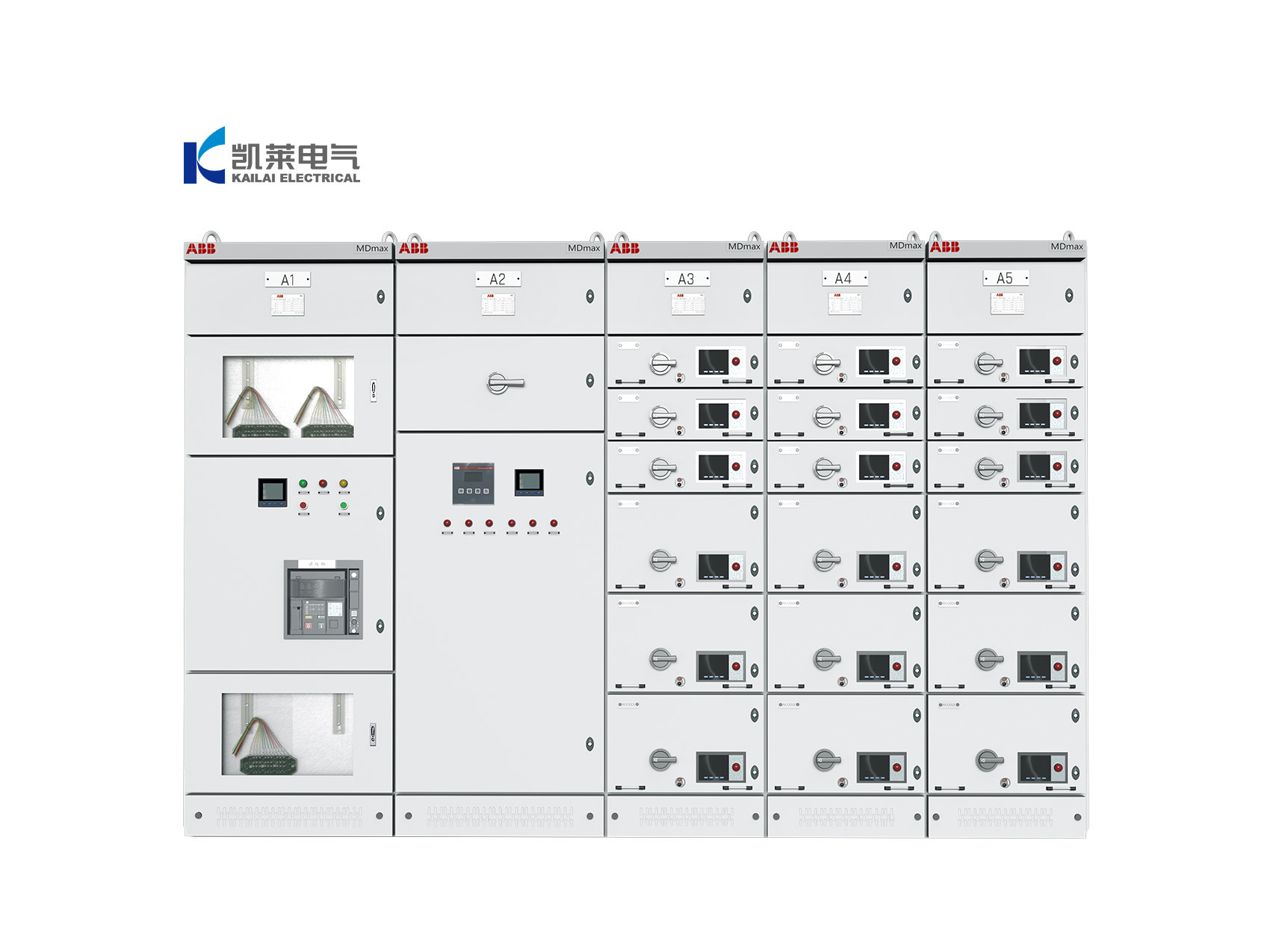

مفاتيح الجهد المنخفض عالية الأمان MDmax ST

مفاتيح الجهد المنخفض عالية الأمان MDmax ST

MDmax ST هو نظام مفاتيح الجهد المنخفض من ABB من نوع MDmax ST TTA، وهو نظام مفاتيح معياري منخفض الجهد تم اختباره بالكامل (TTA) طورته شركة ABB. يتوافق مع معايير IEC 61439-2 و GB/T 7251.2.

يعتمد النظام على هيكل فولاذي معياري من الألومنيوم والزنك بقياس 25 مم، ويدمج أربع مزايا أساسية: تعزيز الحماية والسلامة، التوزيع الذكي للطاقة الرقمية، التصميم المعياري عالي الكثافة، والمتانة طويلة الأمد.

يغطي المنتج نطاق تيار من 400 أمبير إلى 6300 أمبير، ويدعم تكوينات مرنة تشمل المغذيات الواردة، المغذيات الصادرة، تعويض القدرة التفاعلية، وتكامل التحكم في المحركات. يُستخدم على نطاق واسع في التصنيع الصناعي، الطاقة المتجددة، البنية التحتية البلدية، مراكز البيانات، والمباني التجارية، مما يجعله حلاً رئيسياً لأنظمة توزيع الطاقة ذات الجهد المنخفض من الفئة المتوسطة إلى العالية.

المزايا والميزات

• هيكل حجيرات مستقلة بأربعة أقسام: يتميز النظام بعزل مادي كامل بين حجيرة القضبان، وحجيرة الوحدات الوظيفية، وحجيرة الكابلات، وحجيرة الأسلاك المساعدة/التحكم. تتوفر مستويات فصل من النموذج 2ب إلى النموذج 4ب. يتم احتواء أي عطل في دائرة واحدة بشكل فعال، مما يمنع انتشاره إلى الحجيرات المجاورة.

• قفل ميكانيكي قسري من النوع القابل للسحب: كل وحدة قابلة للسحب مزودة بآليات قفل ثلاثية المواضع (تشغيل / اختبار / عزل). لا يمكن فتح باب الخزانة عندما يكون قاطع الدائرة في وضع التشغيل (مغلق). يمكن تزويد مقابض التشغيل بأقفال خارجية، مما يمنع بشكل فعال عمليات الإدخال أو السحب غير الآمنة تحت الجهد.

• قدرة عالية على تحمل القصر الدائري: تم تصميم القضيب الرئيسي لتحمل تيار قصير المدة يصل إلى 100 كيلو أمبير/ثانية وتيار ذروة يصل إلى 220 كيلو أمبير. يتوفر نظام حماية اختياري من القوس الكهربائي لتمكين تخفيف الضغط السريع وإطفاء القوس في حالات الأعطال الداخلية.

• حماية متعددة المستويات ضد الغبار والماء: درجة حماية الهيكل القياسية هي IP30، مع ترقيات اختيارية إلى IP40 أو IP54. حشية مانعة للتسرب حول المحيط بالكامل تضمن حماية معززة، مما يجعل النظام مناسبًا للبيئات الرطبة والظروف المتربة والتطبيقات الصناعية المسببة للتآكل الخفيف.
