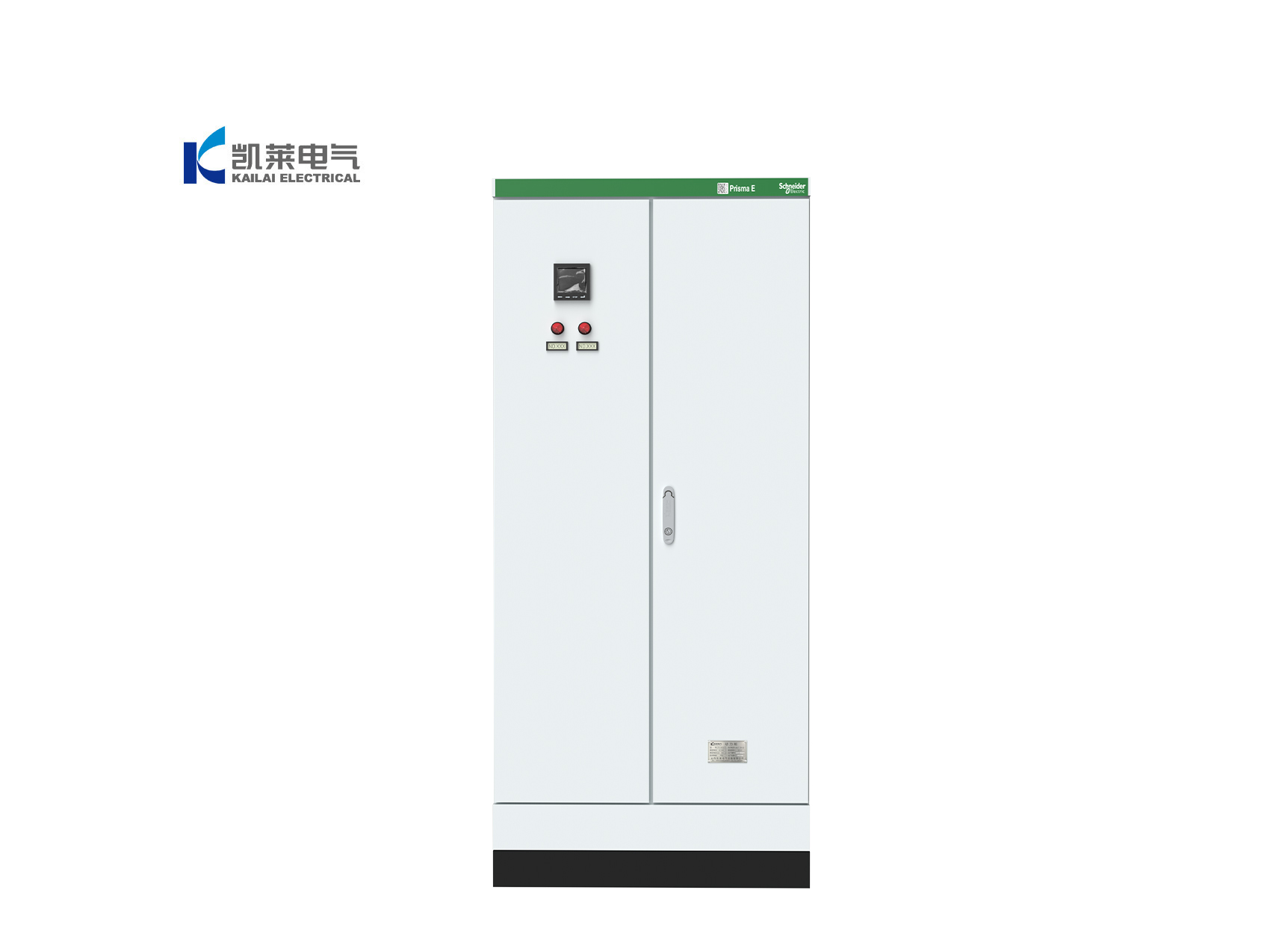

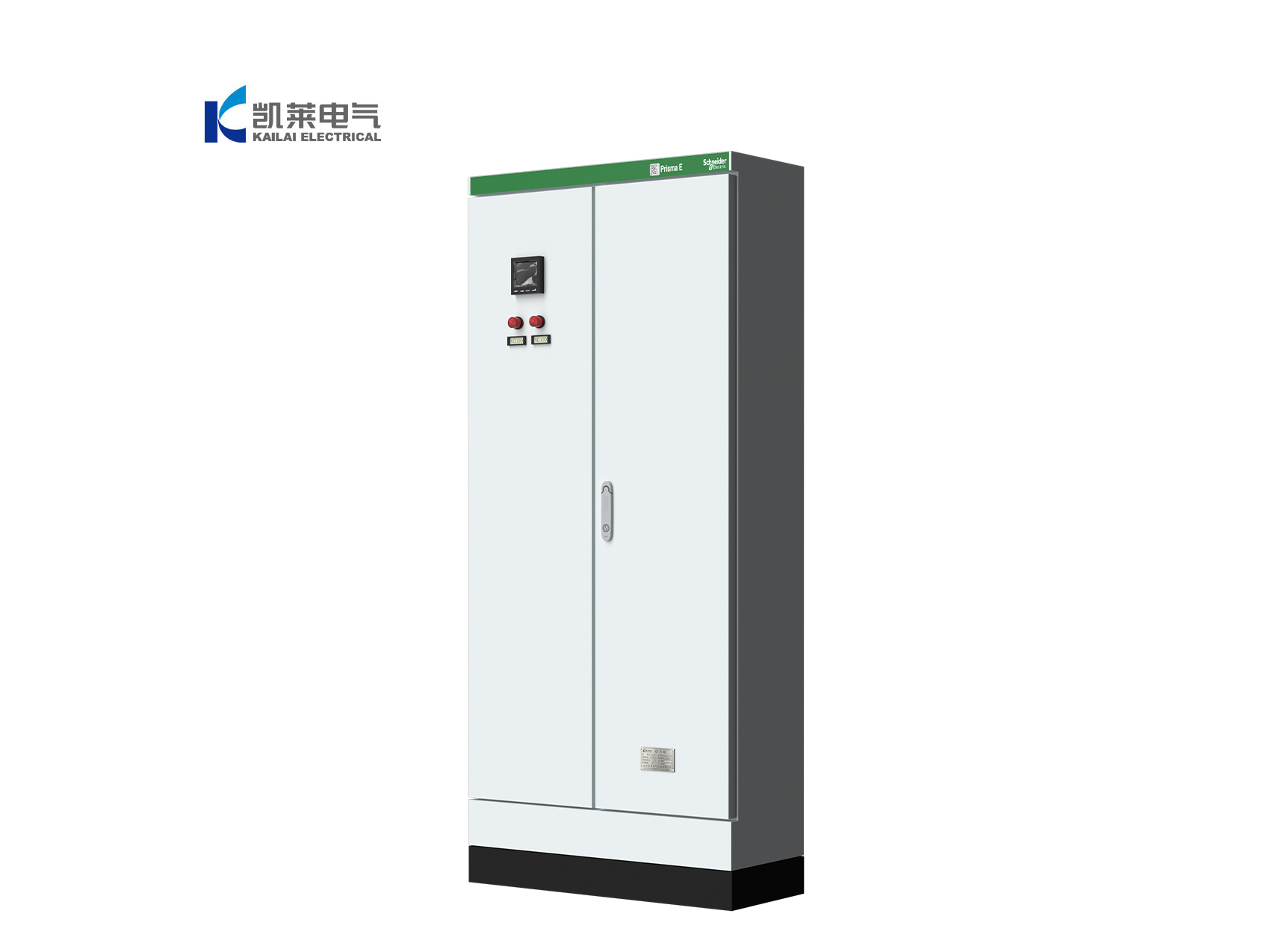

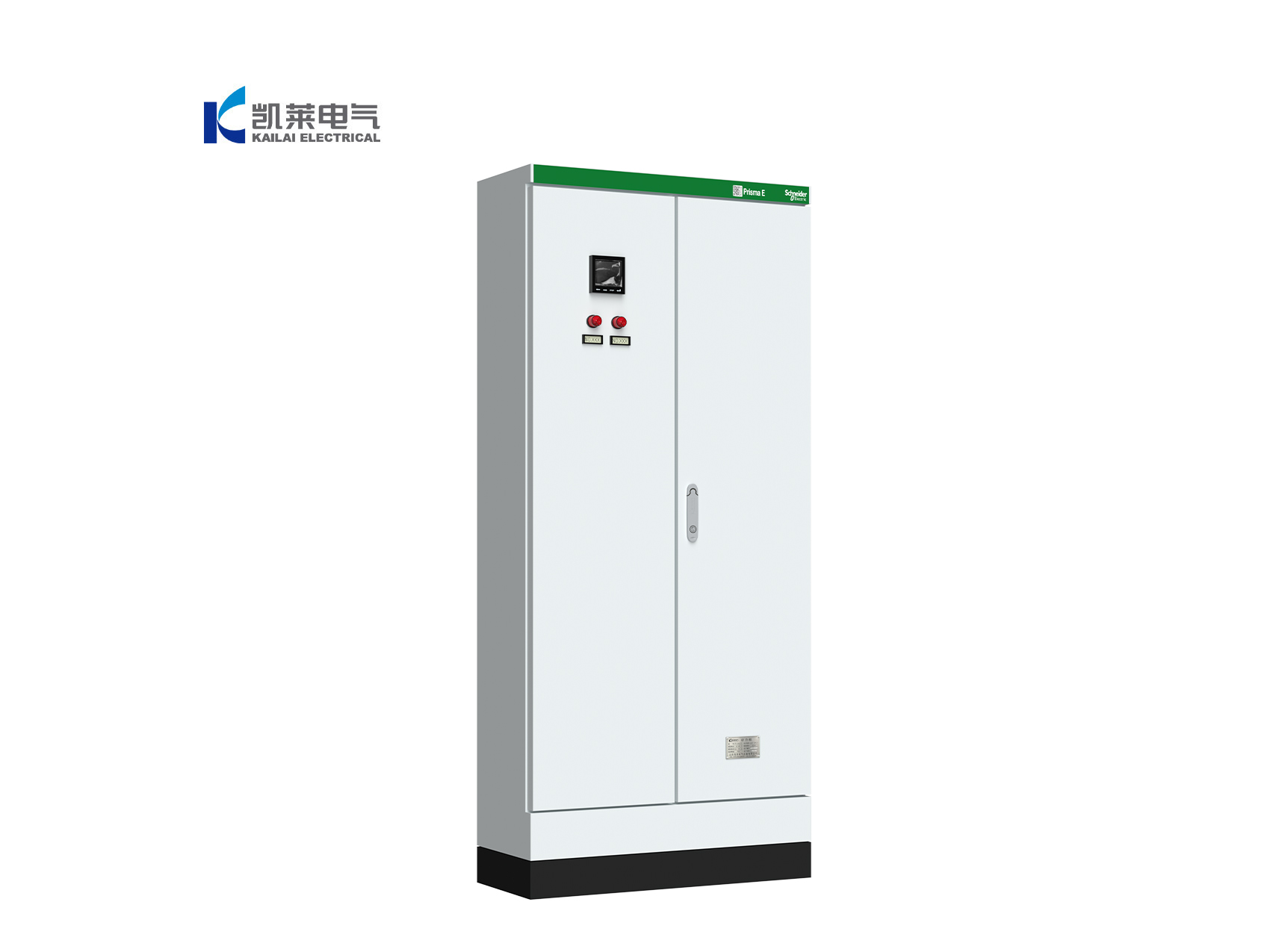

خزانة توزيع الجهد المنخفض الآمنة الموحدة شنايدر بريزما إي
بريزما إي هو نظام توزيع جهد منخفض موحد تحت 630 أمبير صممته شركة شنايدر إلكتريك. تم تصميمه وتصنيعه وفقًا لمعايير IEC 61439 وGB/T 7251 بدقة، مع اختبار النوع الكامل للنطاق بأكمله. يركز بريزما إي على السلامة والموثوقية والامتثال التنظيمي، مما يجعله مثاليًا للمباني العامة والمناطق عالية الإشغال.
خزانة توزيع الجهد المنخفض الآمنة الموحدة شنايدر بريزما إي
شنايدر بريزما إي هو خزانة توزيع جهد منخفض موحدة ومعتمدة بالكامل (TTA) تم تطويرها بواسطة شنايدر إلكتريك للمباني التجارية والصناعات الخفيفة والبنية التحتية البلدية. تلتزم بشكل صارم بمعايير IEC 61439-2 وGB/T 7251.2.
يغطي المنتج جميع التيارات المقدرة حتى 630 أمبير ويستفيد من أربع مزايا أساسية: التصميم المعياري الموحد، والحماية عالية المستوى، والمظهر الأنيق والجذاب، والفعالية من حيث التكلفة. من خلال الموازنة بين الامتثال والتطبيق العملي والاقتصاد، تم تحسين بريزما إي لنقاط التوزيع الصغيرة والمتوسطة، وتوزيع الطوابق، وتوزيع الطاقة للمعدات. يعمل كحل توزيع جهد منخفض معياري رئيسي للمباني السكنية والمرافق الصناعية الخفيفة والمشاريع البلدية.
المزايا والخصائص
الامتثال الشامل والموثوق: المنتج حاصل على شهادة CCC واختبار النوع الكامل (TTA)، ويتم تصنيعه وفقًا للمعايير الموحدة عالميًا لشركة شنايدر إلكتريك. يفي تمامًا بالمعايير الوطنية والصناعية بالإضافة إلى متطلبات المناقصات وقبول المشاريع، مما يجعله مناسبًا لمجموعة واسعة من المشاريع الهندسية الرسمية.
الحماية متعددة المستويات للعزل الفيزيائي: يدعم التقسيم الداخلي من النموذج 2ب إلى النموذج 4ب، مما يوفر حجرات مستقلة للقضبان الكهربائية والوحدات الوظيفية والكابلات. يمنع هذا بشكل فعال انتشار الأعطال وانتشار القوس الداخلي، ويمنع الأعطال أحادية النقطة من التسبب في انقطاعات واسعة النطاق.
حماية معززة ضد الصدمات الكهربائية وسوء التشغيل: جميع المكونات الحية المكشوفة معزولة بالكامل، وآليات التعشيق الآمنة المخصصة قياسية. لا يمكن تشغيل الخزانة إلا عندما تكون الأبواب مغلقة بإحكام ومقفلة، مما يلغي مخاطر الاتصال العرضي أو التشغيل غير المصرح به، مثالية للمباني العامة ذات التفاعل المتكرر مع المستخدمين.
تحمل موثوق للتيار القصير وحماية بيئية: يتحمل النظام تيارًا قصيرًا مقدرًا يصل إلى 20 كيلو أمبير/1 ثانية وتيار ذروة يصل إلى 40 كيلو أمبير، قادرًا على مقاومة إجهادات التيار القصير التقليدية. يمكن ترقية الحماية القياسية IP30 إلى IP40 أو IP54، مما يوفر حماية فعالة ضد الغبار والرطوبة والرشاشات، مناسب للبيئات المتربة أو الرطبة أو الصعبة الأخرى.
المعلمات الأساسية
الخصائص الكهربائية |
القيم |
التيار المقنن (أمبير) |
630-16، 250-6 |
جهد العزل المقنن Ui (فولت تيار متردد) |
660، 400 |
جهد التشغيل المقنن (فولت تيار متردد) |
380، 220 |
جهد تحمل النبض المقنن (كيلوفولت) |
8 |
التردد المقنن (هرتز) |
50 |
تيار تحمل الدائرة القصيرة المقنن (كيلو أمبير) |
10، 4 |
الخصائص الميكانيكية |
القيم |
الارتفاع الكلي (مم) |
500، 700، 900، 1100، 1300، 1650، 1850 |
المعامل الرأسي (معامل واحد = 50 مم) |
8، 12، 16، 20، 24، 28 |
العمق (مم) |
235، 305 |
عمق الخزانة المغلقة (مم) |
220، / |
عرض الخزانة (مم) |
600، 900 (5) |
نوع التقسيم |
1 |
نوع الباب |
باب صلب، باب مزدوج، باب زجاجي |
تصنيف الحماية (IP) |
30/31/40/41/54/55/65 |
المعايير المطبقة |
القيم |
اختبار النوع |
GB/T 7251.3 وGB 7251.12 |
تصنيف الحماية (IP) |
IEC 60529 |
معيار الخزانة الفارغة |
GB/T 20641 |
الظروف البيئية |
القيم |
عملية |
داخلي |
الارتفاع الأقصى (م) |
2000 |
متوسط درجة الحرارة المحيطة (°م) |
35 |
مستوى التلوث |
3 |
معلومات أخرى |
القيم |
مادة الخزانة |
لوح فولاذي مدرفل على البارد |
طلاء |
مسحوق راتنج الإيبوكسي المرشوش إلكتروستاتيكياً |
لون |
RAL 7035 (رمادي صناعي) |
مادة العزل داخل الخزانة |
مقاوم لدرجات الحرارة العالية، مثبط للهب |
