وحدة رئيسية حلقة مضغوطة وفعالة من حيث التكلفة

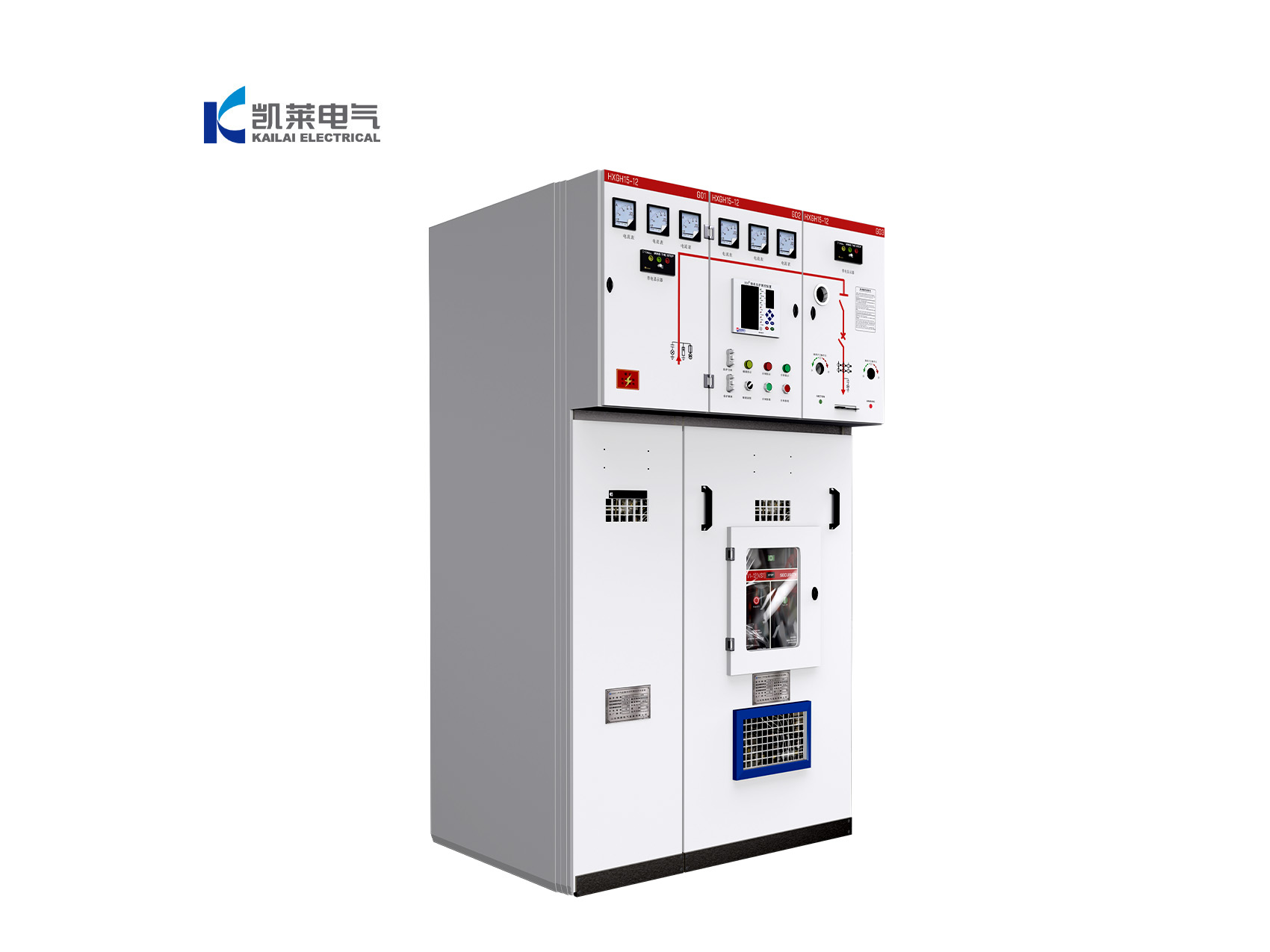

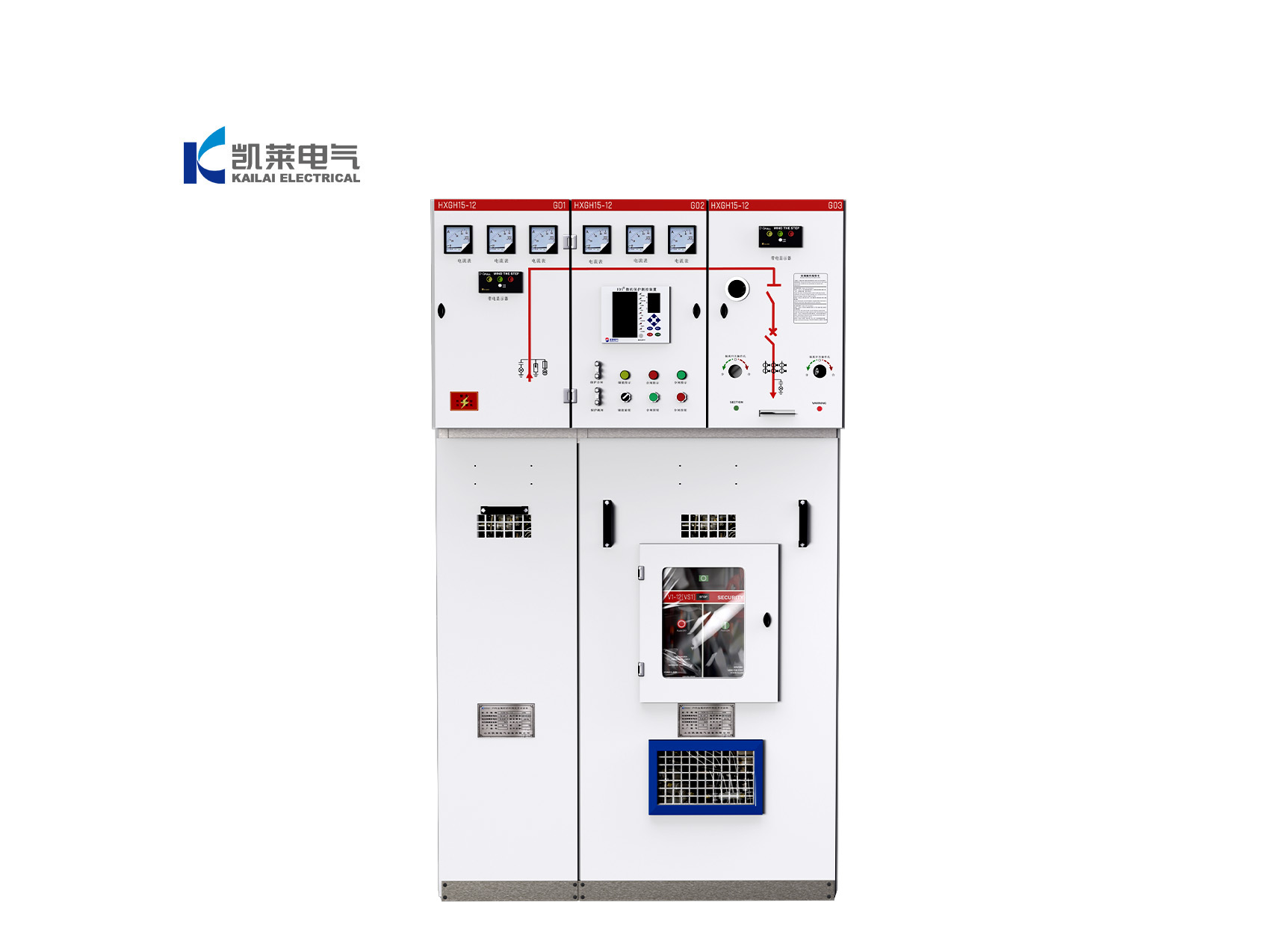

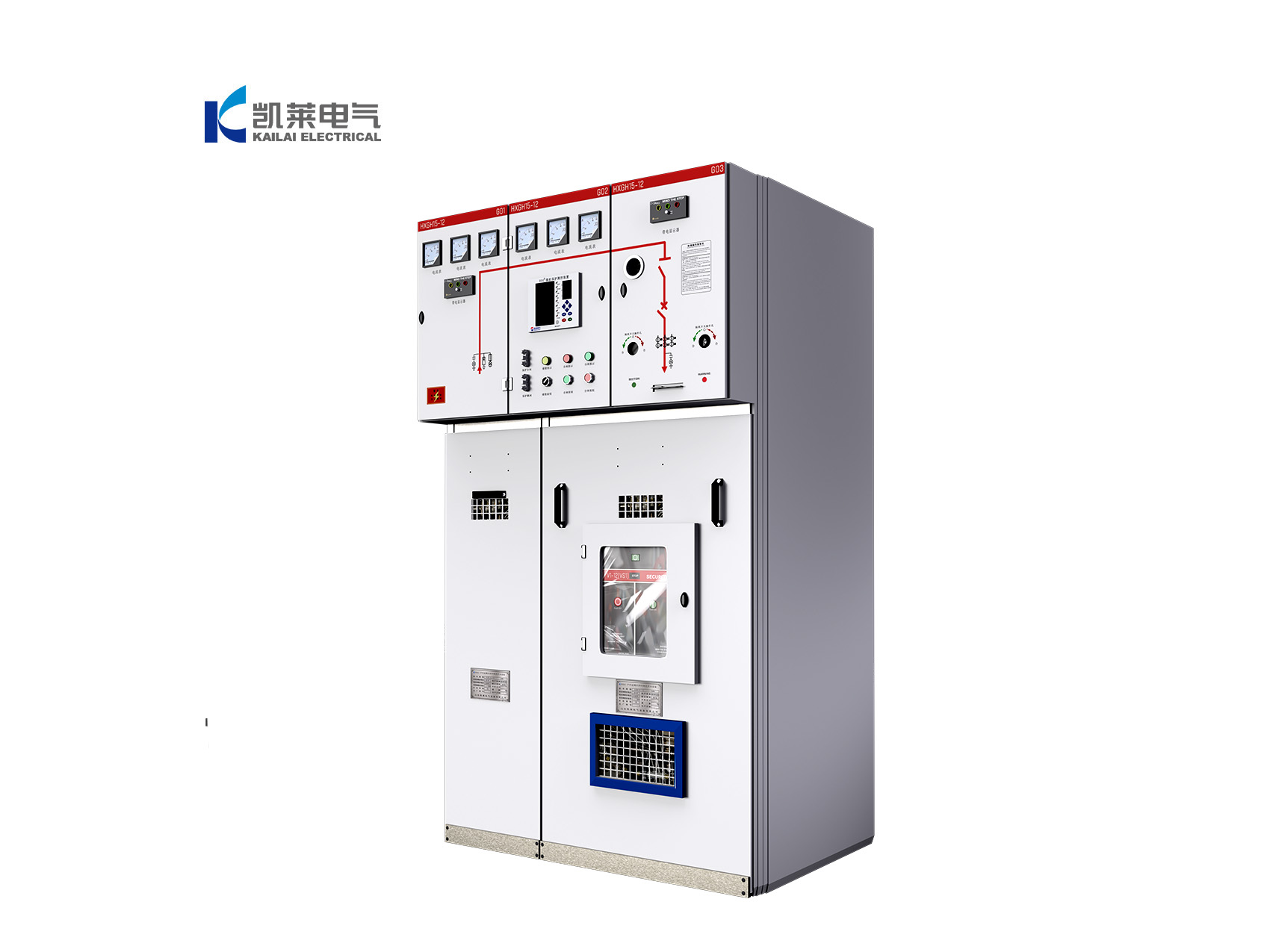

وحدة الحلقة الرئيسية المغلقة بالمعدن AC HXGN15-12

إن HXGN15-12 عبارة عن مفتاح كهربائي عالي الجهد للتيار المتردد بجهد مقنن يبلغ 12 كيلوفولت وتردد مقنن يبلغ 50 هرتز. يُستخدم بشكل أساسي في شبكات الحلقات ثلاثية الطور للتيار المتردد، وأنظمة التوزيع الطرفية، والمنشآت الكهربائية الصناعية لاستقبال الطاقة وتوزيعها وحمايتها. كما أنه مناسب للتركيب في المحطات الفرعية المدمجة (المسبقة التجهيز).

يتوافق هذا المنتج مع المعيار GB3906 "مفاتيح التيار المتردد المعدنية المغلقة من 3 إلى 35 كيلوفولت"، والمعيار GB/T11022 "المتطلبات الفنية المشتركة لمفاتيح الجهد العالي وأجهزة التحكم"، والمعيار IEC60298 "مفاتيح التيار المتردد المعدنية المغلقة وأجهزة التحكم للجهود المقننة من 1 كيلوفولت إلى 52 كيلوفولت"، والمعيار IEC60694 "المواصفات المشتركة لمفاتيح الجهد العالي وأجهزة التحكم". وهو مزود بنظام حماية كامل "خماسي التعشيق".

المزايا والخصائص

• خزان غاز SF₆ مغلق بالكامل بتصميم خالٍ من الصيانة
  تم تجهيز المفتاح الكهربائي بمفتاح تحميل SF₆ من نوع FLN36-12D، ويتميز بخزان غاز مغلق ومتكامل للدائرة الرئيسية. يضمن هذا التصميم أداءً مستقرًا للعزل وإطفاء القوس الكهربائي مع القضاء على المخاطر المرتبطة بأكسدة التلامسات وتسرب الغاز. مع عمر خدمة يصل إلى 30 عامًا دون الحاجة إلى إصلاح شامل أو صيانة داخلية، فإنه يقلل بشكل كبير من نفقات التشغيل ومتطلبات الصيانة وخسائر وقت التوقف.

• بصمة فائقة الصغر لتحسين المساحة
  باعتماد هيكل خفيف الوزن ومتكامل للغاية، يبلغ العرض القياسي للخزانة 650 مم فقط. مقارنةً بالمفاتيح الكهربائية التقليدية من نوع XGN، فإنها تقلل متطلبات مساحة التركيب بأكثر من 35%، مما يجعلها مثالية للغرف الكهربائية الضيقة ومحطات التوزيع المدمجة، مع المساعدة في تقليل تكاليف البناء المدني وتركيب المعدات.

• تصميم موحد فعال من حيث التكلفة للمشاريع واسعة النطاق
  تستخدم معدات التوزيع الكهربائية بنية معيارية عالية مع توطين واسع للمكونات وعمليات إنتاج ناضجة على نطاق واسع. تتوفر قطع الغيار المعيارية بسهولة وقابلة للتبادل، مما يقلل من تكاليف الشراء والاستبدال. وهذا يتيح فترات زمنية أقصر وتسليمًا أكثر كفاءة للمشاريع كبيرة الحجم.

• قدرة ممتازة على التكيف مع ظروف التشغيل المتنوعة
  صُممت معدات التوزيع الكهربائية للعمل بموثوقية في درجات حرارة محيطة تتراوح من -15 درجة مئوية إلى +40 درجة مئوية، وتؤدي أداءً فعالاً في البيئات الرطبة والمغبرة النموذجية. لا تتطلب غرفًا متخصصة للتحكم في درجة الحرارة أو الرطوبة، مما يوفر مرونة أكبر في التركيب ومتطلبات بنية تحتية أقل.

المعلمات التقنية
