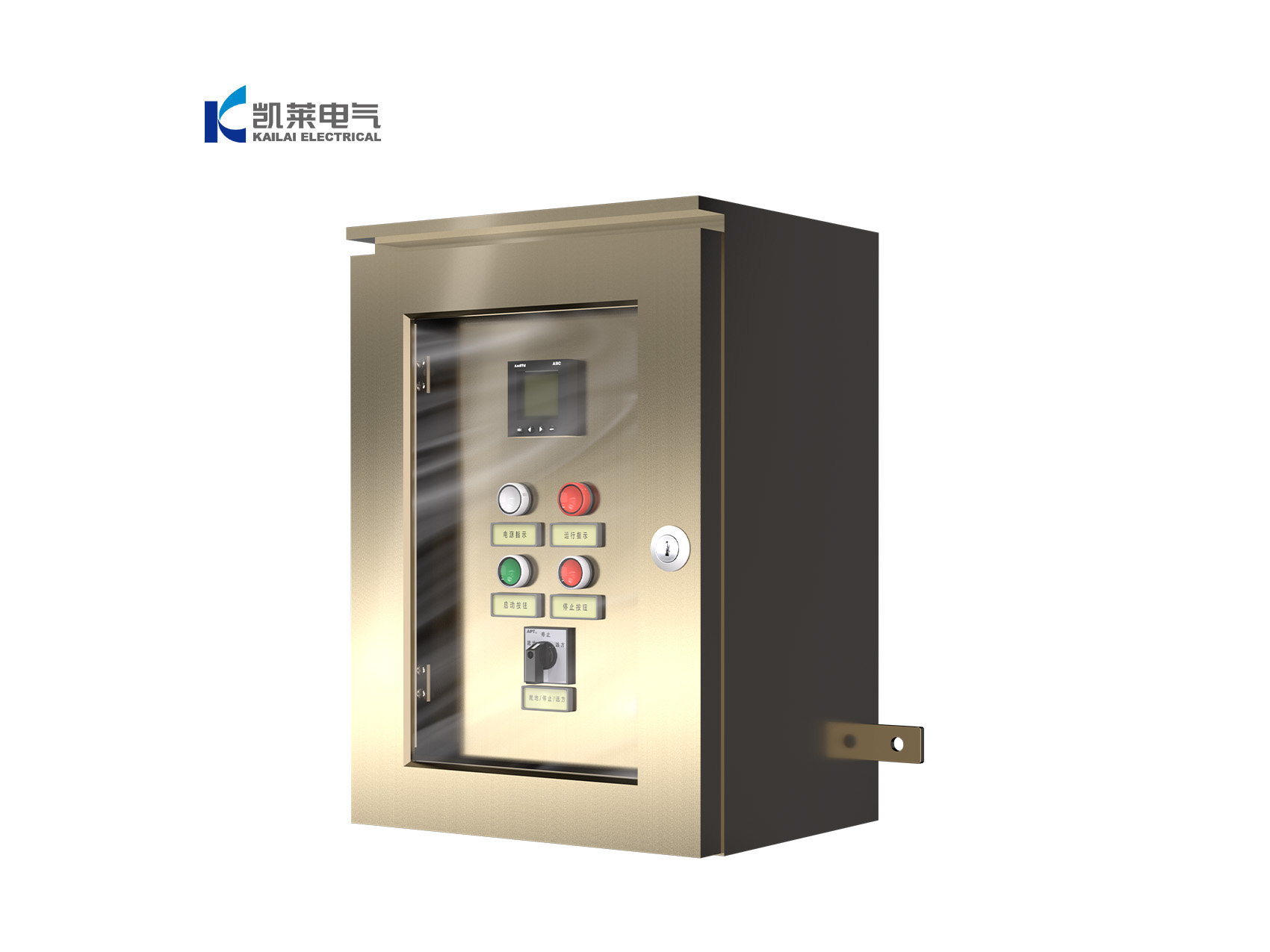

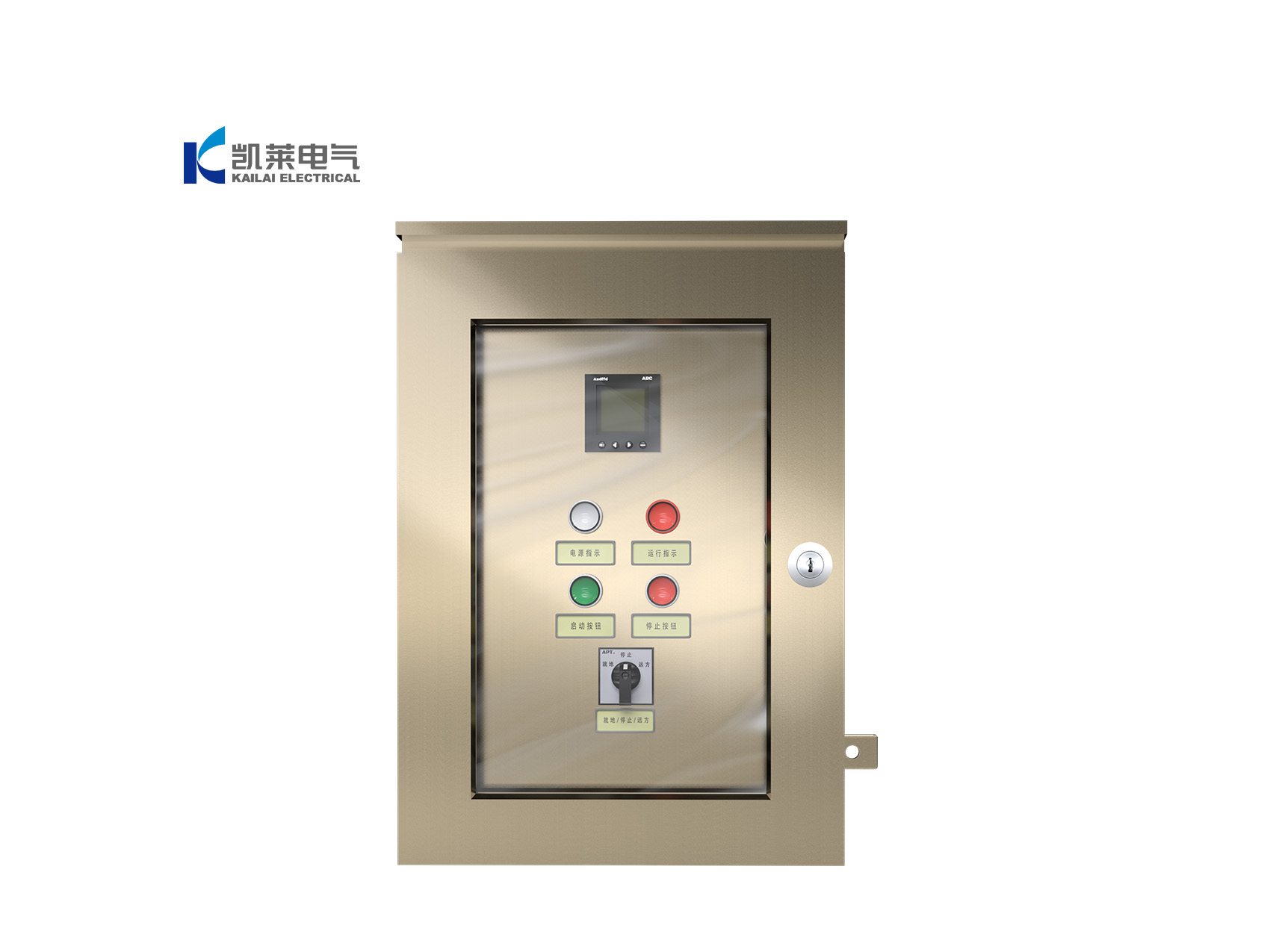

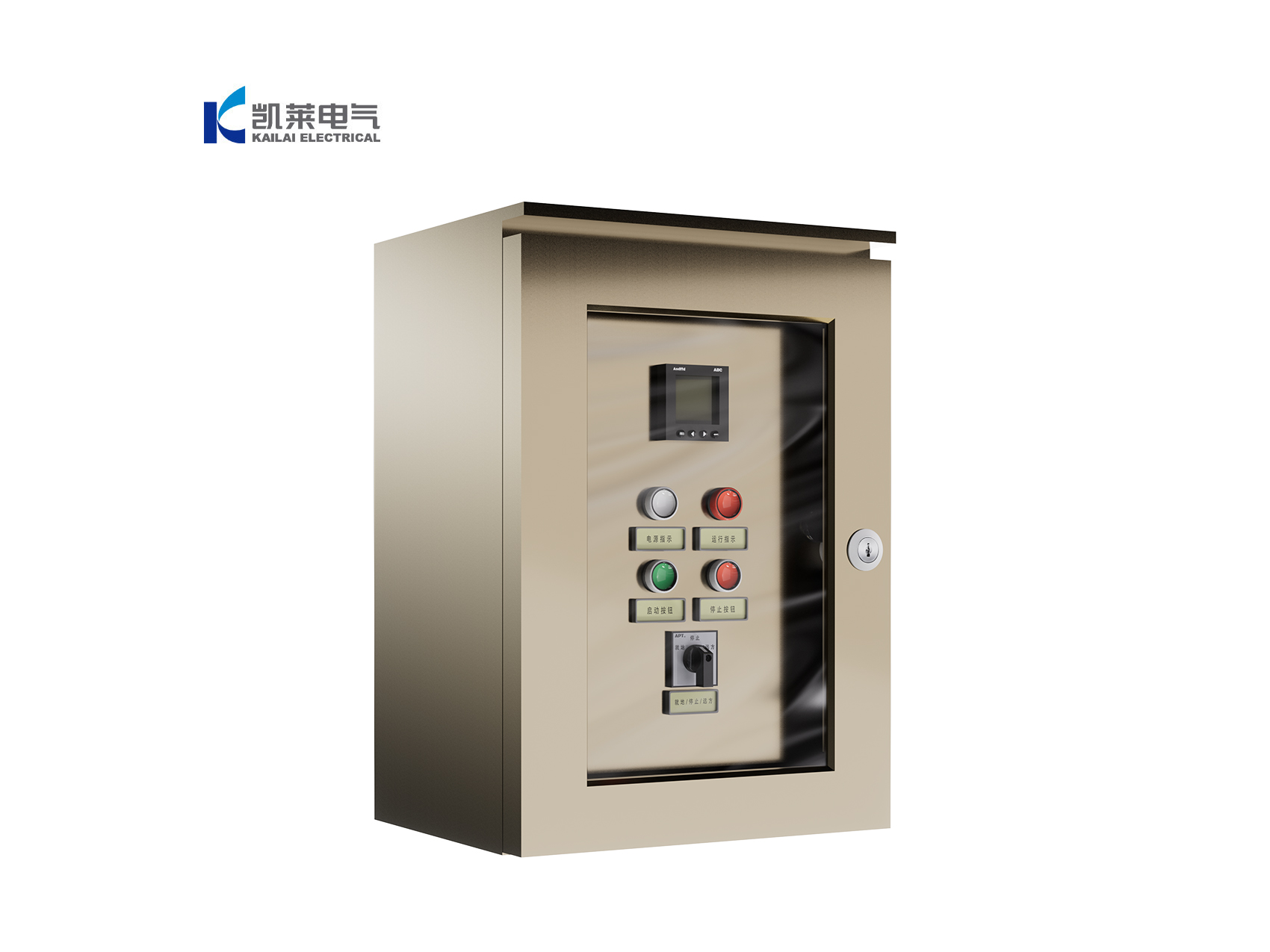

صندوق توزيع KLX

صندوق توزيع KLX

لوحات التوزيع من سلسلة KLX هي وحدات توزيع كهربائية مصممة ومجمعة باستخدام مكونات ذات نماذج ومواصفات وكميات مختلفة لتوفير مجموعة من وظائف التحكم. تُستخدم هذه المنتجات على نطاق واسع في المباني الصناعية والتجارية لتوزيع الطاقة، وتوزيع الإضاءة، والتحكم الآلي في الأنظمة الكهربائية بجهد مقنن 380 فولت أو أقل وتردد 50 هرتز.

المزايا والخصائص

ميزات المنتج
1. يتميز هيكل هذا المنتج ببناء ملحوم ومجهز بألواح تثبيت، وأقواس، ومكونات أخرى. يوفر قوة عالية، ومقاومة ممتازة للزلازل، ودرجة حماية عالية. تكون اللحامات والوصلات المثبتة بمسامير في صناديق (خزائن) التوزيع آمنة؛ اللحامات موحدة وناعمة وخالية من الخبث. الهيكل قوي ومتين، مما يقلل بشكل كبير من تأثير الاهتزازات الناتجة عن النقل لمسافات طويلة والتركيب على جسم الخزانة. تمتلك صناديق التوزيع قوة ميكانيكية كافية لضمان بقاء المكونات ثابتة وعدم تشوهها بعد التركيب أو أثناء التشغيل. كل من الهيكل والألواح الأمامية مصنوعة من صفائح فولاذية مدرفلة على البارد عالية الجودة تتوافق مع المعايير الوطنية. عندما يكون الجانب الطويل لصندوق التوزيع أو الخزانة أقل من 500 مم، لا يقل سمك الصفيحة عن 1.2 مم؛ وعندما يكون الجانب الطويل أقل من 1000 مم، لا يقل سمك الصفيحة عن 1.5 مم؛ وعندما يكون الجانب الطويل 1000 مم أو أكثر، يجب ألا يقل سمك الصفيحة عن 2.0 مم.
2. جميع المكونات الهيكلية المعدنية للغلاف خضعت لمعالجة مضادة للتآكل. سطح الغلاف مطلي بمسحوق راتنج الإيبوكسي عن طريق الرش الكهروستاتيكي ومعالج؛ سمك الطلاء يلبي متطلبات المعايير الوطنية. لون الطلاء الخارجي هو الرمادي الميكروكمبيوتر. الطلاء يلتصق بقوة، مع لون موحد ولا توجد عيوب مثل التجاعيد، التقشر، البقع، أو مناطق الرش المفقودة. عند النظر من مسافة متر واحد، لا توجد اختلافات لونية ملحوظة أو وهج؛ السطح أملس ونظيف، بدون انبعاجات، خدوش، أو أضرار أخرى. المكونات المطلية الأخرى المستخدمة في الغلاف (الخزانة) مضمونة أيضًا بأن تكون خالية من التقشر، البقع، الطلاء المفقود، الصدأ، أو عيوب أخرى، وجودة سطحها تلبي نفس المتطلبات المذكورة أعلاه.
3. يفتح الباب الواحد للهيكل الخارجي من اليمين إلى اليسار بزاوية فتح ≥135°. يتم تثبيت مخطط نظام متين ومقاوم للبهت ومخططات الأسلاك الثانوية اللازمة بإحكام داخل الهيكل أو على الباب. صُمم باب الخزانة بمفصلات داخلية ومجهز بقفل.
4. يجب تأريض المكونات المعدنية لصناديق وخزانات التوزيع - بما في ذلك الألواح الكهربائية المثبتة والحوامل والأغلفة المعدنية - بشكل صحيح. يجب تثبيت أطراف التأريض على أبواب وألواح التثبيت لصناديق وخزانات التوزيع، وتوصيلها بشكل موثوق بالإطار المعدني المؤرض باستخدام سلك نحاسي معزول مجدول ومطلي بالقصدير ويمر عبر أنبوب بلاستيكي شفاف.
5. يجب أن تكون جميع صناديق وخزانات التوزيع مجهزة بلوحات اسم متينة وواضحة القراءة تشير إلى اسم الجهاز ونموذجه ومعلماته الرئيسية واسم الشركة المصنعة وعلامتها التجارية وتاريخ التصنيع والرقم التسلسلي.
يجب أن تشتمل صناديق توزيع الطاقة والإضاءة الداخلية على موصل تأريض وموصل محايد مع مواضع إضافية لتثبيت الأسلاك، مع ضمان مساحة كافية لتوصيلات الدوائر الحالية. يجب ألا يقل حجم براغي التأريض عن براغي مجلفنة M10، ويجب أن تكون نقطة التأريض في الزاوية السفلية اليسرى من الصندوق.
6. يجب أن تحتفظ جميع صناديق وخزائن التوزيع بنسبة 10% إلى 15% من مساحة التركيب للمكونات للسماح بإجراء تعديلات على المكونات.
الخصائص الكهربائية
أ. يجب أن تعتمد صناديق التوزيع نظامًا ثلاثي الأطوار بخمسة أسلاك، مع استخدام موصلات نحاسية عالية التوصيل في كل من الدوائر الرئيسية والثانوية. يجب تثبيت القضبان الناقلة باستخدام دعامات عازلة مصممة خصيصًا لضمان مسافة ثابتة بين القضبان الناقلة والمكونات الأخرى. يمكن لمكونات دعم القضبان الناقلة تحمل الإجهادات الميكانيكية والحرارية الناتجة عن تيار التحمل القصير المقنن وتيار الذروة المقنن للتركيب.
ب. جميع توصيلات القضبان الكهربائية آمنة، والدعامات العازلة، وتركيبات التثبيت، والملحقات الأخرى مثبتة بإحكام وموثوقية. جميع القضبان الكهربائية الموصلة في صندوق التوزيع مطليّة بالقصدير. عند التثبيت بالمسامير، يجب استخدام ما لا يقل عن اثنين من المسامير في الوصلات للحفاظ على ضغط تلامس ثابت أثناء التشغيل طويل الأمد. أي نقطة على القضيب الكهربائي وهيكل دعم القضيب يمكنها تحمل التأثيرات الحرارية (لمدة ثانية واحدة) والقوى الكهروديناميكية الناتجة عن تيار قصر كهربائي يساوي تيار القطع المقنن لقاطع الدائرة.
ج. جميع المكونات المثبتة في لوحة التوزيع هي منتجات من مصنعين متخصصين، وهي جديدة تمامًا وغير مستخدمة، ومنتجات مؤهلة تم تصنيعها حديثًا. المكونات الكهربائية ذات المعايير المتطابقة قابلة للتبديل بالكامل في الخزانات من نفس النوع. جميع المكونات الكهربائية داخل لوحات وخزانات التوزيع يتم اختيارها من المنتجات الحاصلة على شهادة CCC.
د. يتم اختيار المكونات بدقة وفقًا للعلامات التجارية المحددة من قبل المستخدم. جميع المكونات الرئيسية مثل قواطع الدائرة المصبوبة، وقواطع الدائرة المصغرة، وأجهزة التيار المتبقي (RCDs)، والموصلات، والمرحلات الحرارية تتوافق مع المعايير الفنية الموضحة على الرسومات وتفي بمتطلبات الاستخدام العادي.
هـ. جميع المكونات هي منتجات جديدة تمامًا تتميز بعمليات تجميع ناضجة وأداء ممتاز، مما يضمن سهولة التشغيل والصيانة للمستخدم.

المعلمات الأساسية

عرض الموظفين

حالات العملاء

نبذة عنا

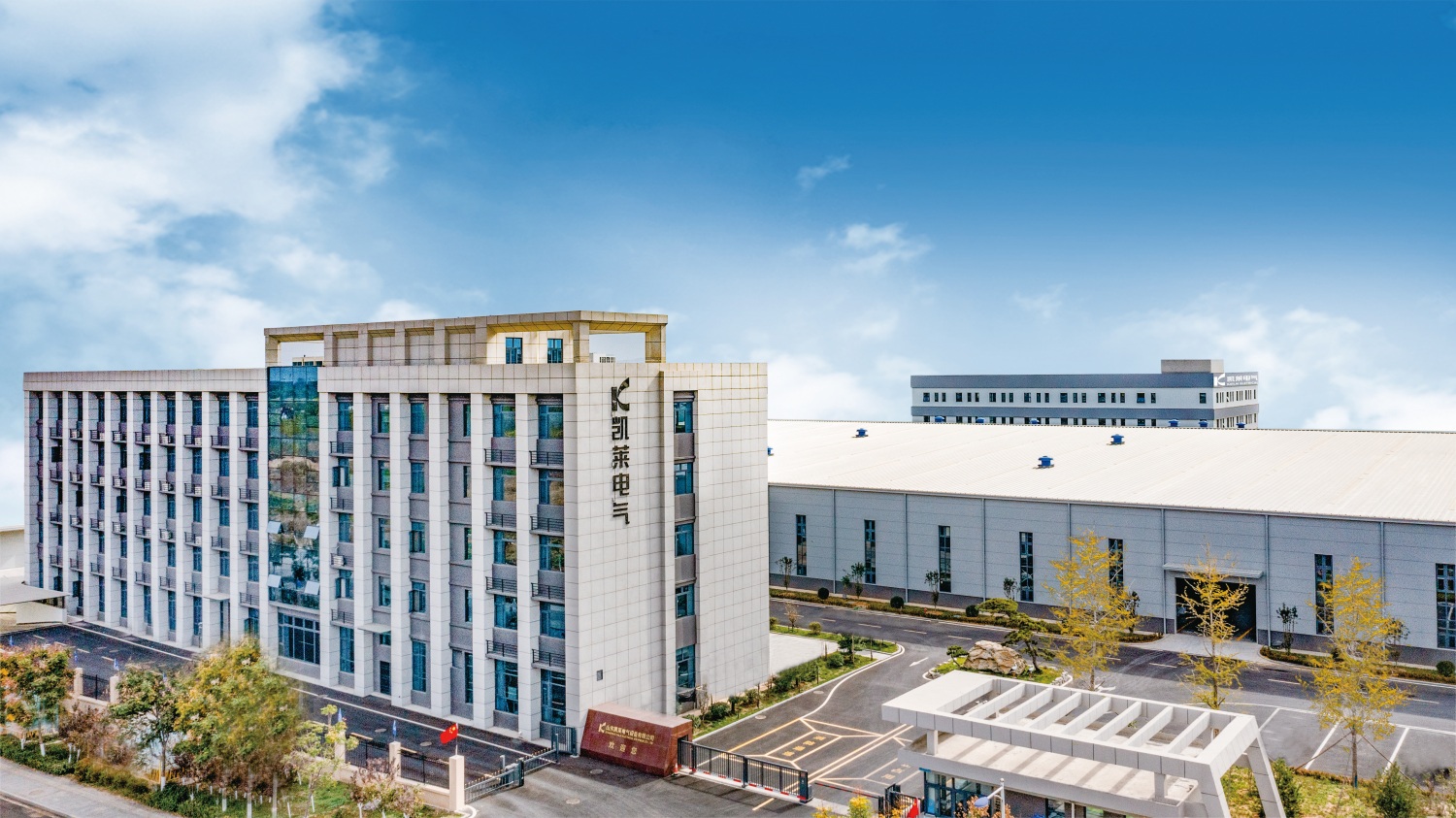

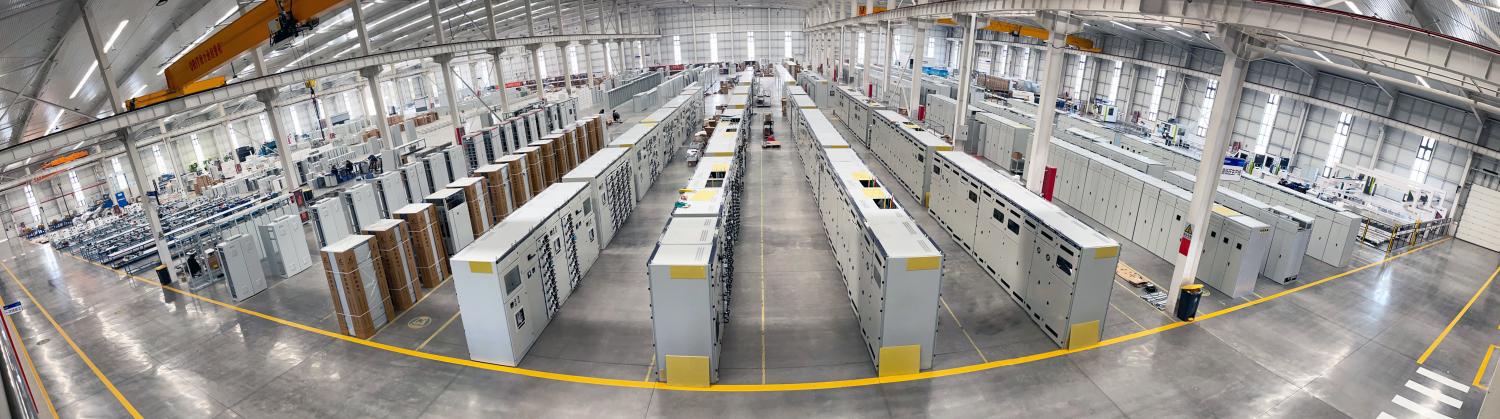

لدينا منشأة تصنيع بمساحة 36,000 متر مربع وفريق محترف يضم 200 موظف، نركز على المفاتيح الكهربائية الكاملة للجهد المتوسط والمنخفض (0.22 كيلوفولت – 35 كيلوفولت)، بما في ذلك التطوير والإنتاج والمبيعات وتركيب وهندسة الطاقة. نخدم قطاعات مثل العقارات والمشاريع الصناعية والملاعب الرياضية والمؤسسات الطبية، ونؤكد على الإنتاج السريع والمستقر وإدارة الجودة الصارمة.
