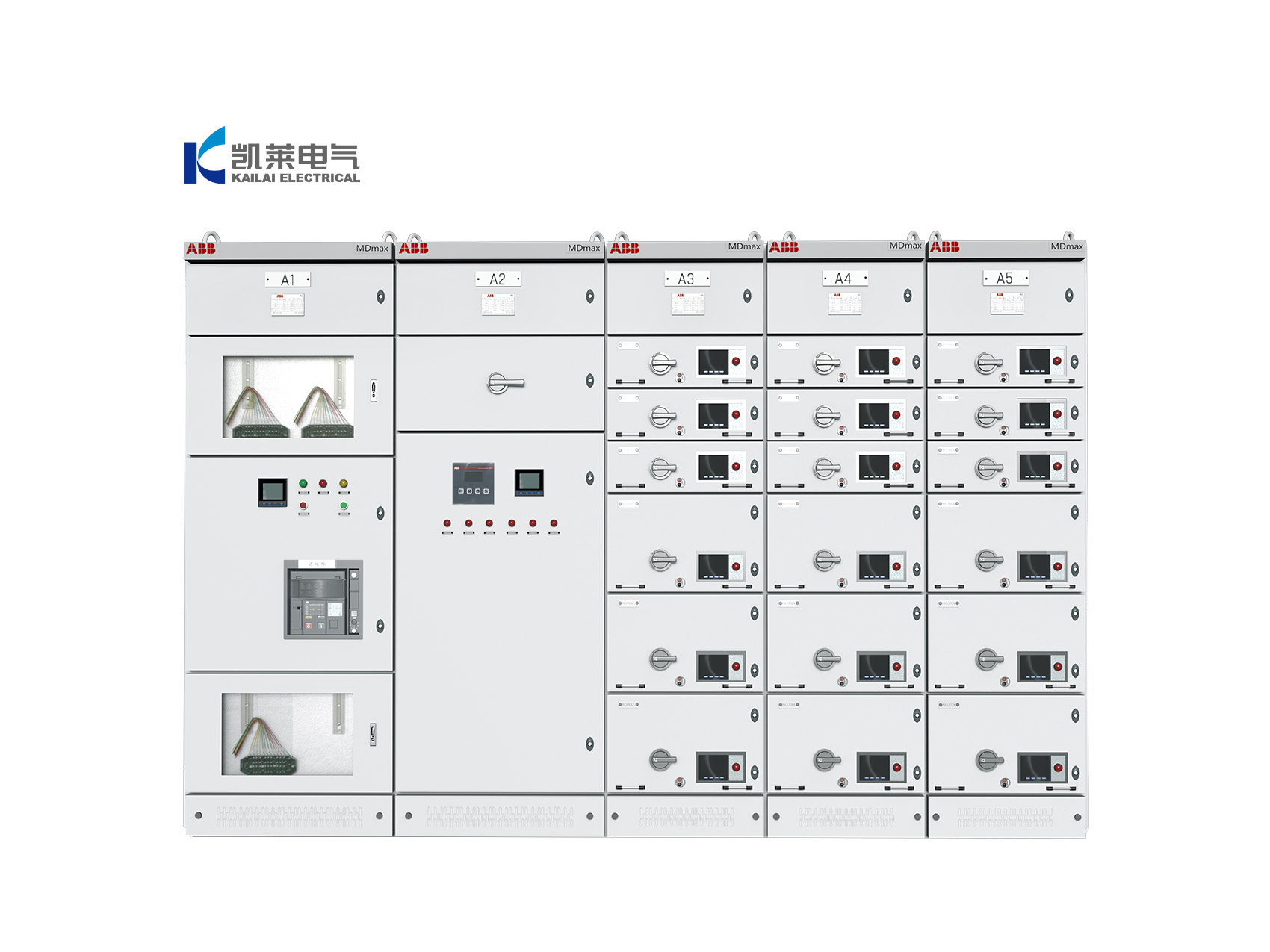

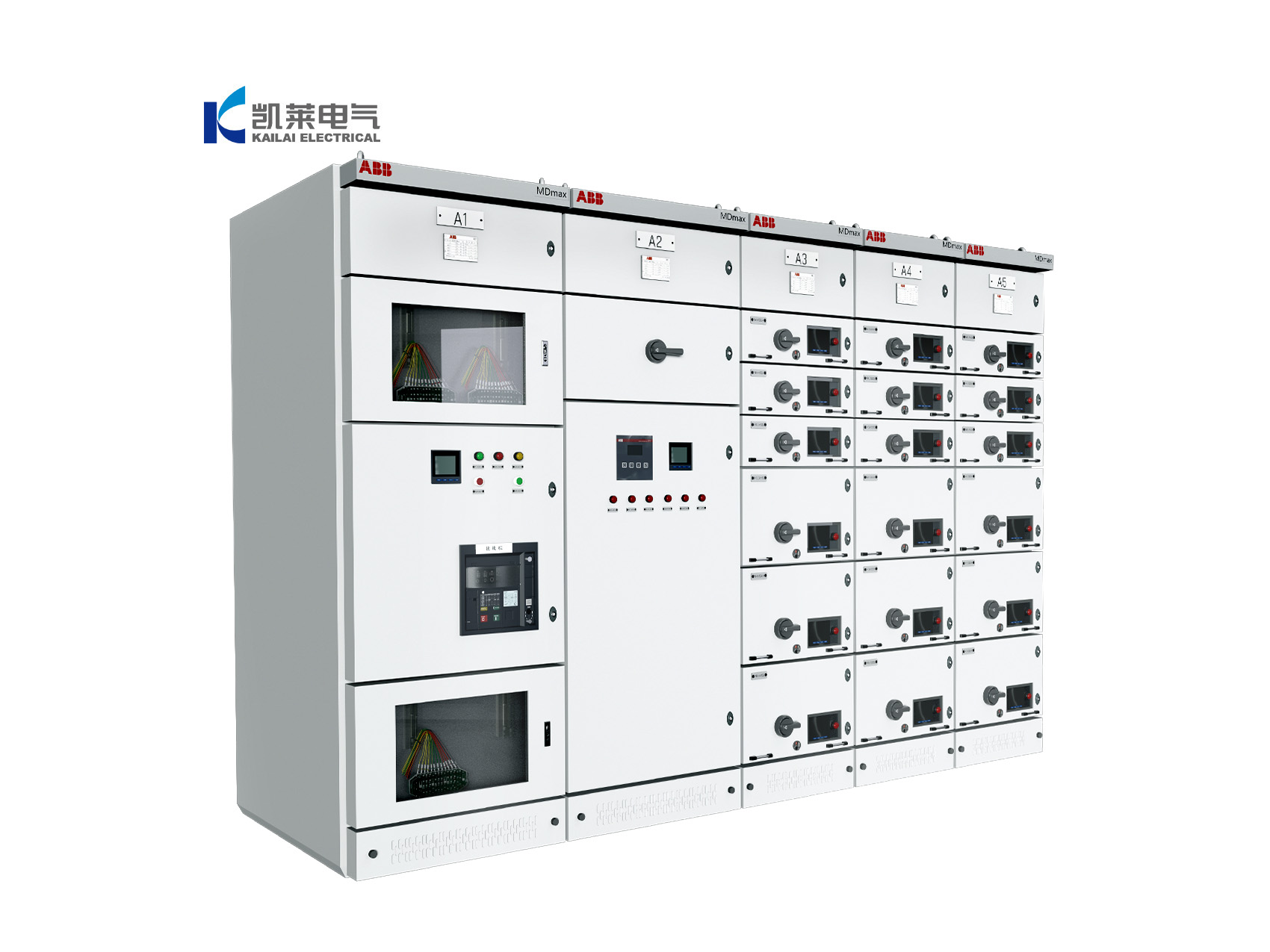

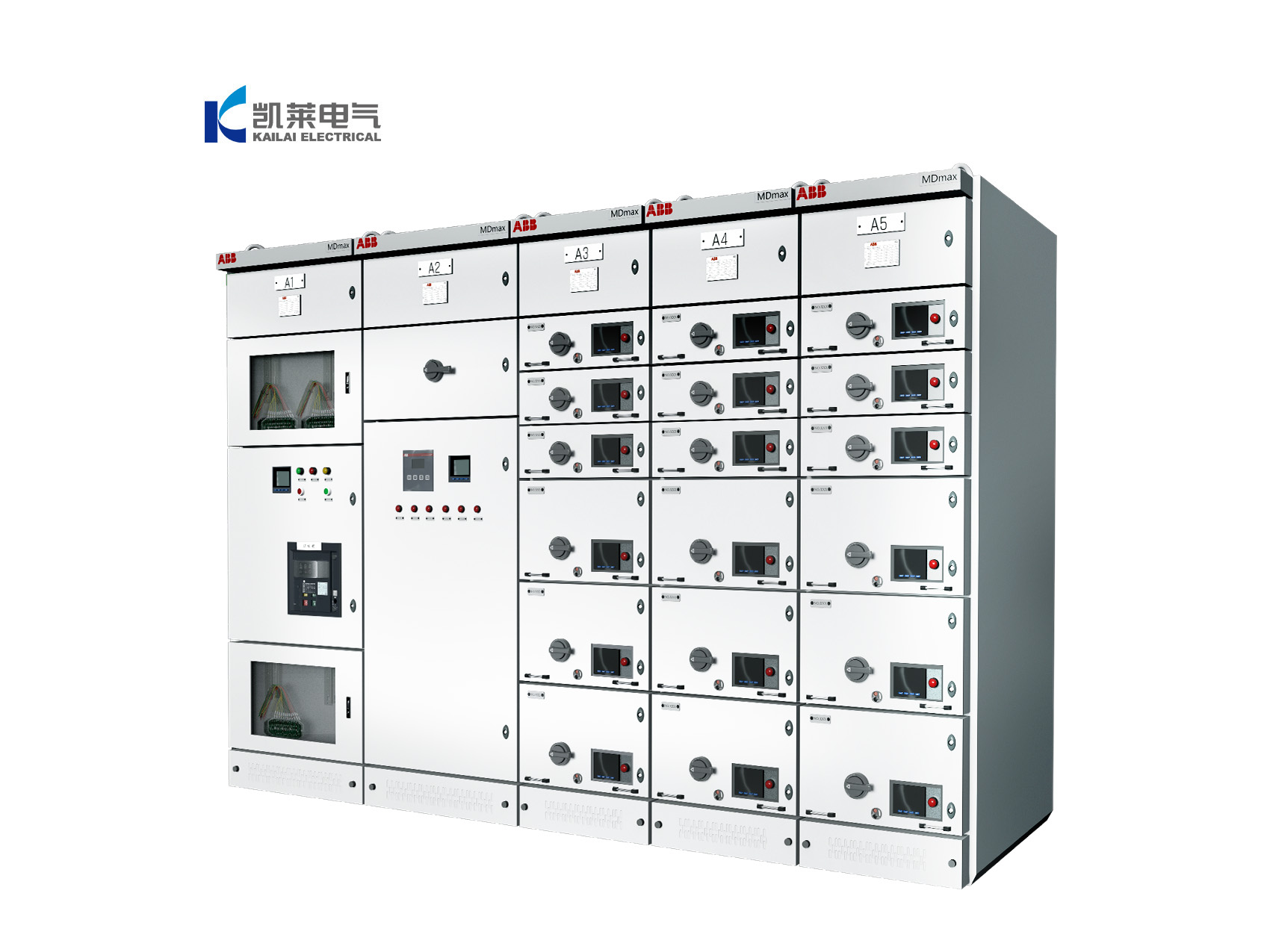

خزانة توزيع معيارية عالية الكثافة من نوع MDmax ST

خزانة توزيع معيارية عالية الكثافة من نوع MDmax ST

MDmax ST هو نظام مفاتيح الجهد المنخفض من ABB من نوع MDmax ST TTA، وهو نظام مفاتيح معياري للجهد المنخفض تم اختباره بالكامل (TTA) طورته ABB. يتوافق مع معايير IEC 61439-2 و GB/T 7251.2.

بُني النظام على إطار فولاذي معياري مقاس 25 مم من نوع G-profile مطلي بالألمنيوم والزنك، ويدمج أربع مزايا أساسية: تعزيز الحماية والسلامة، التوزيع الذكي للطاقة الرقمية، التصميم المعياري عالي الكثافة، والمتانة طويلة الأمد.

يغطي المنتج نطاق تيار من 400A إلى 6300A، ويدعم تكوينات مرنة تشمل وحدات التغذية الداخلة والخارجة، تعويض القدرة التفاعلية، وتكامل التحكم في المحركات. يُستخدم على نطاق واسع في التصنيع الصناعي، الطاقة المتجددة، البنية التحتية البلدية، مراكز البيانات، والمباني التجارية، مما يجعله حلاً رئيسياً لأنظمة توزيع الجهد المنخفض المتوسطة والعالية.

المزايا والميزات

• كثافة دوائر فائقة: يمكن لكل خزانة استيعاب ما يصل إلى 36 درجًا نصف الحجم أو ربع الحجم (≤63 أمبير)، مما يحقق تخفيضًا في المساحة المطلوبة بأكثر من 30٪ مقارنة بالمفاتيح التقليدية.

• توافق التكوين المختلط: تدعم نفس الخزانة مزيجًا مرنًا من الوحدات الثابتة والقابلة للسحب، مما يتيح تطبيقات PCC/MCC المتكاملة. تتراوح أحجام الأدراج من 1/4 إلى الحجم الكامل، وتغطي أحمال المحركات من 0.37 كيلوواط إلى 800 كيلوواط.

• تجميع سريع بدون أدوات: تصميم الغطاء العلوي القابل للإزالة يسهل تركيب القضبان الكهربائية. نظام القضبان الكهربائية العمودية القابلة للتوصيل لا يتطلب أدوات، مما يتيح تركيبًا وصيانة فعّالة.

• مرونة التركيب لسيناريوهات متعددة: يدعم إدخال الكابلات من الأعلى والأسفل والجانب، بالإضافة إلى التكوينات اليمنى واليسرى والظهرية، مما يجعله مناسبًا للغرف ذات المساحة المحدودة وتطبيقات E-House.

• التصنيع المسبق في المصنع: الإنتاج الموحد في المصنع يقلل وقت التركيب في الموقع بنسبة تصل إلى 40٪.

• قابلية التبادل الكامل للأدراج بنسبة 100%: وحدات الأدراج القابلة للتبادل بالكامل تضمن قطع غيار موحدة، مما يقلل بشكل كبير من تكاليف المخزون والصيانة.

• قدرة التوسع السريع: يمكن إكمال ترقيات النظام وتوسيع السعة في أقل من 10 دقائق، مما يتيح ترقيات خط الإنتاج دون أي توقف.
