مجموعة المفاتيح الكهربائية الذكية ذات الجهد المنخفض من ABB
1. السلامة والموثوقية العالية:يضمن نظام سحب الكرنك اليدوي مع تشابك ثلاثي المواضع التشغيل المستقر والدقيق، بينما توفر المصاريع الأوتوماتيكية حماية تصل إلى IP40 لتعزيز السلامة.
2. تصميم وحدات مرنة:يتيح الهيكل المعياري القياسي تخطيطات مدمجة وتكوينات مرنة، مما يتيح سهولة التوسع والتكيف مع التطبيقات المختلفة.
3. الأداء الكهربائي القوي:تيار قضيب التوصيل الرئيسي يصل إلى 6300 أمبير مع قدرة قوية على تحمل دائرة القصر، ويدعم الفولتية المتعددة للتيار المتردد/المستمر لتشغيل مستقر.
4. الامتثال للمعايير الدولية:يتوافق مع معايير IEC 61439-1/2 وGB/T، مع شهادة TTA التي تضمن جودة موثوقة ومثبتة للتطبيقات العالمية.

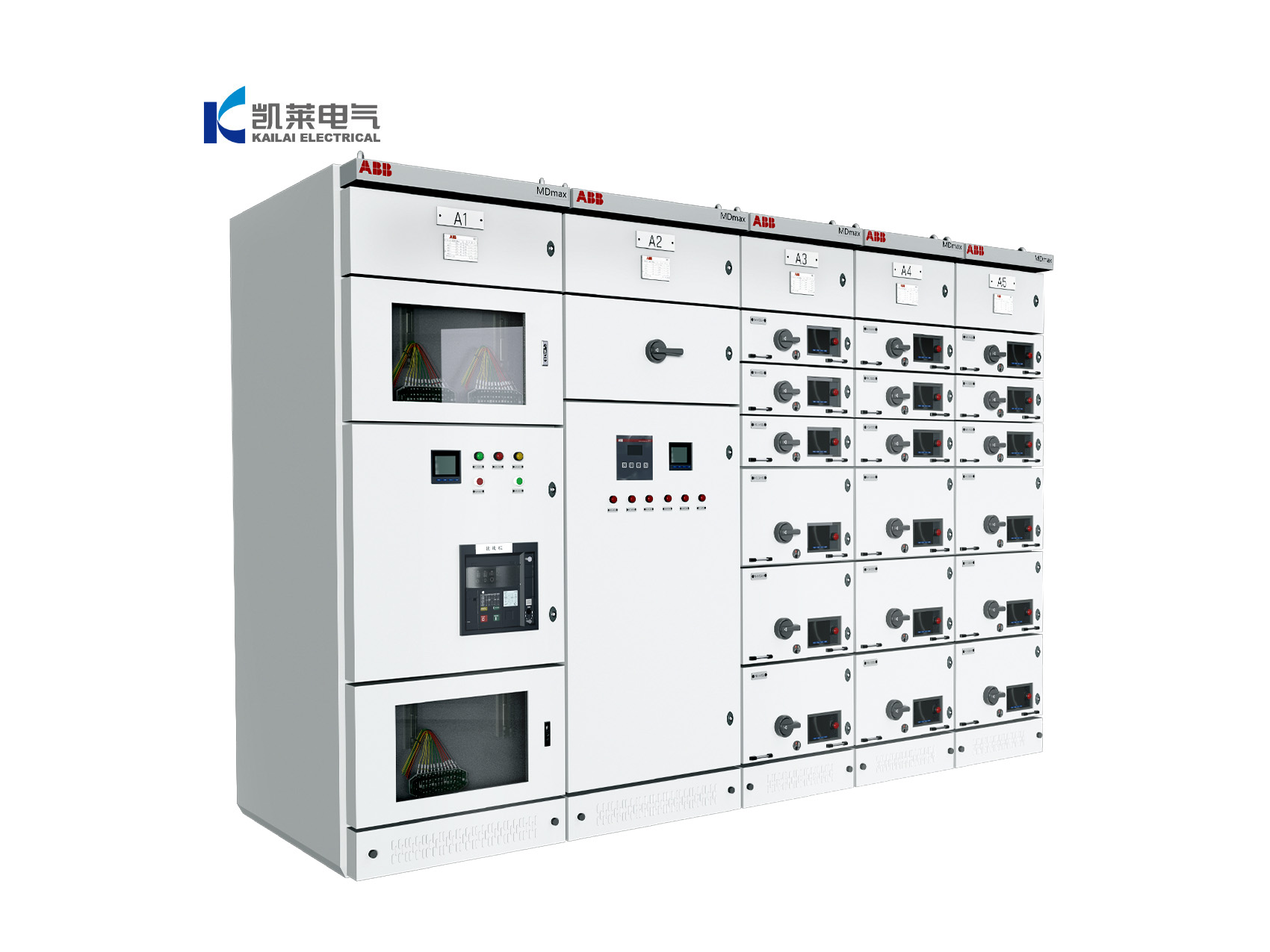

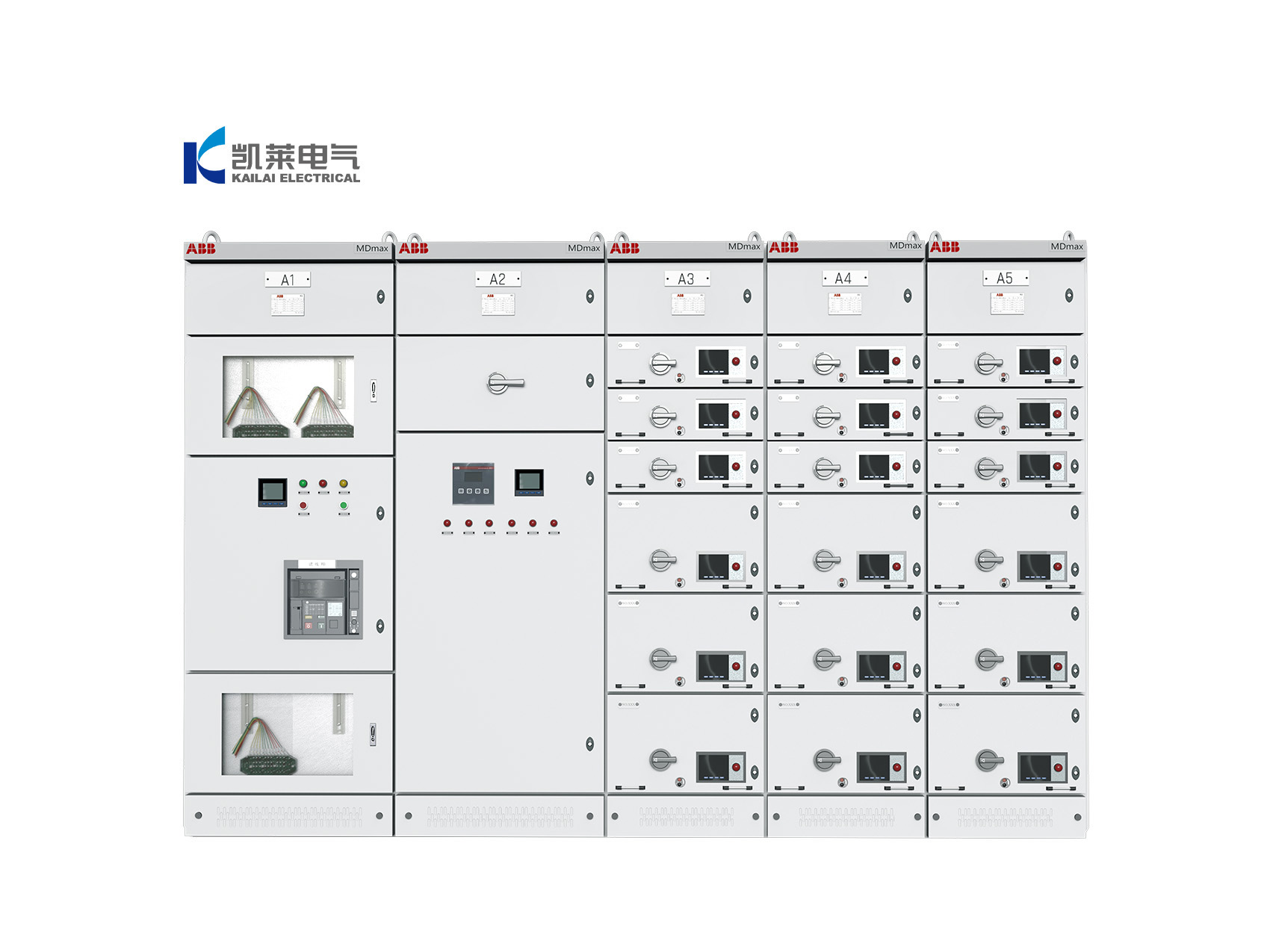

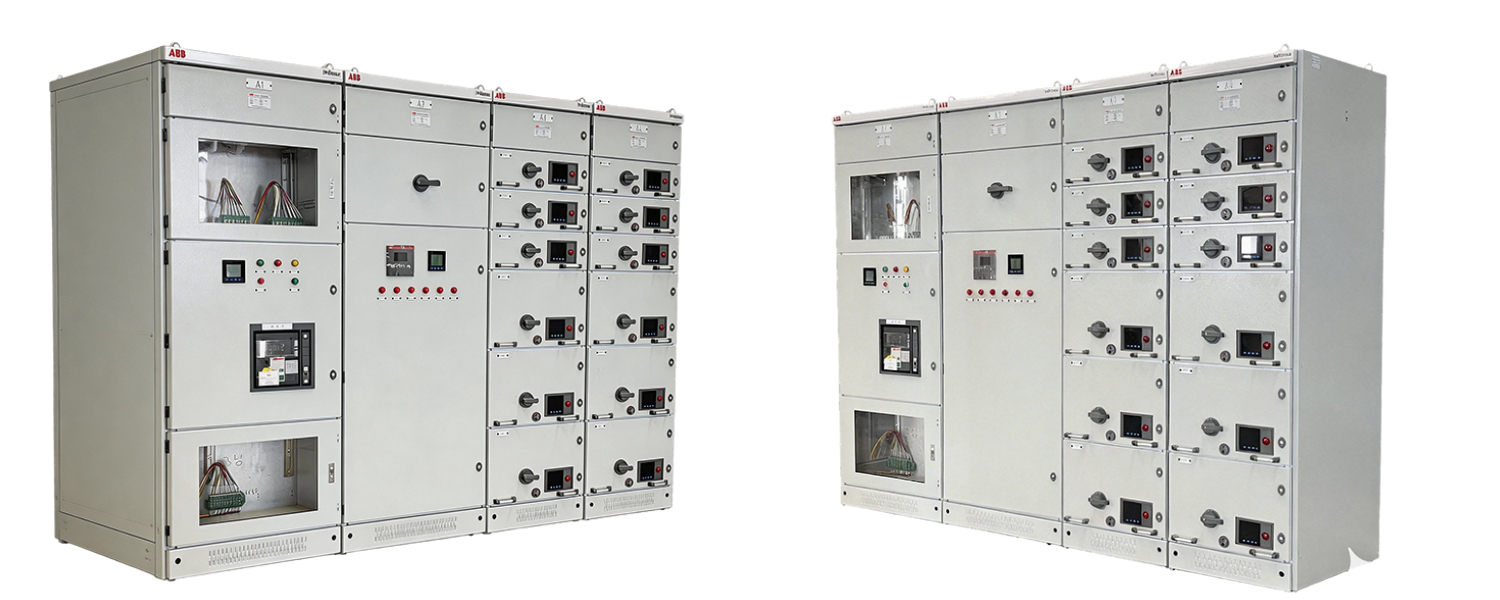

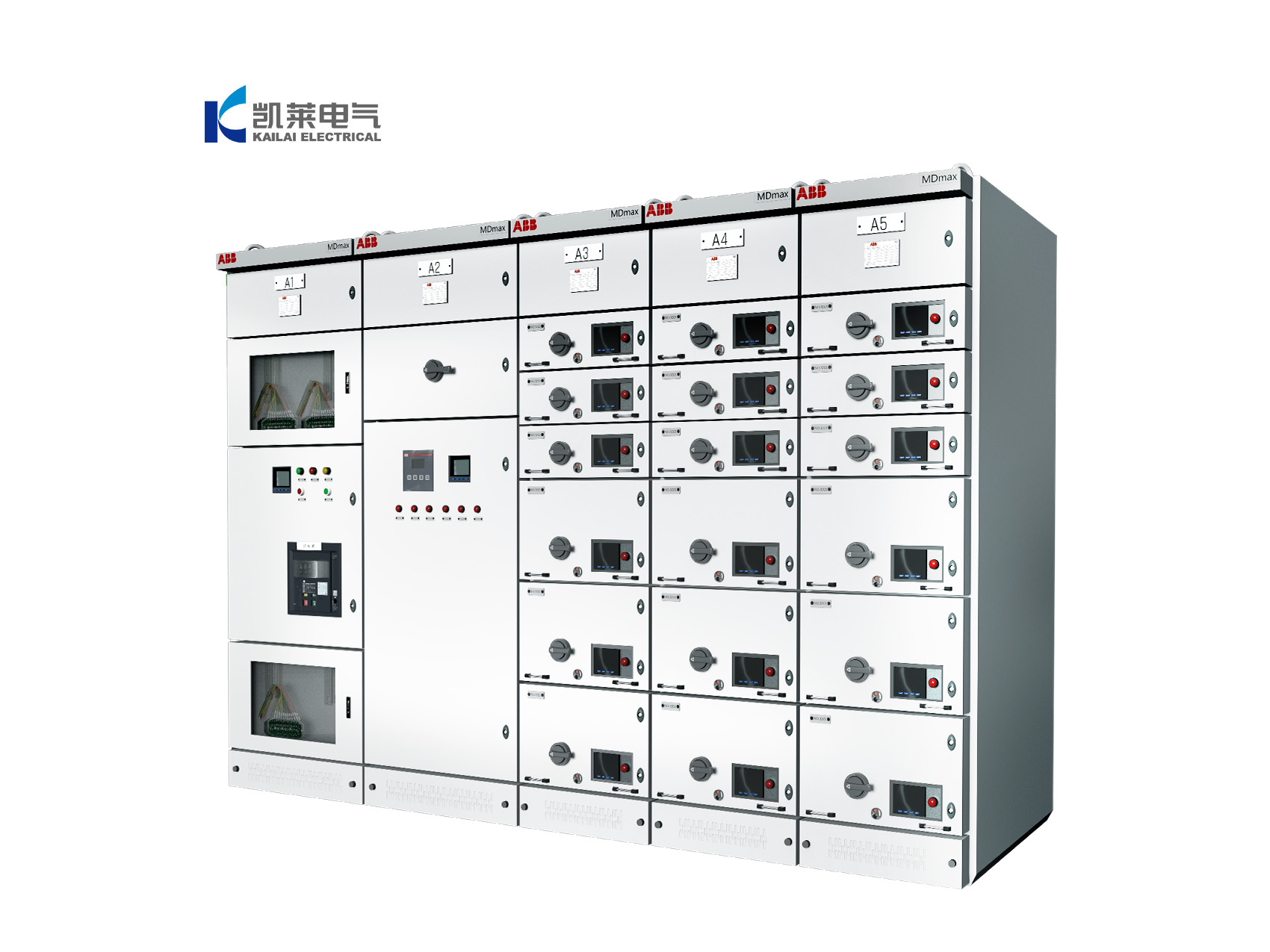

مجموعة المفاتيح الكهربائية الرقمية ذات الجهد المنخفض MDmax ST
إن MDmax ST عبارة عن مجموعة مفاتيح رقمية ذات جهد منخفض معتمدة من ABB لإنتاجها من قبل شركتنا. وقد وصل أدائها ومواصفاتها الفنية إلى مستوى رائد في السوق المحلية.
يعتمد التصميم الكهربائي والميكانيكي مفهومًا معياريًا، باستخدام مكونات وتجميعات موحدة لتحقيق تكوينات مدمجة ومرنة ومتنوعة للوحات.
تتميز وحدات الأدراج القابلة للسحب بآلية تشابك يدوية بمساعدة الكرنك، ومؤشر حالة ثلاثي المواضع، ومصاريع مفصلية مرتبة رأسيًا، ولوحة عدادات مثبتة على الباب، مما يضمن الموثوقية العالية وسهولة التشغيل.
يتوافق النظام مع معايير IEC 61439-2 وGB/T 7251.2-2023.
الميزات الرئيسية
درج يدوي قابل للسحب
مجهزة بآلية كرنك يدوية متعددة الدورات لسهولة إدخال الدرج وسحبه.
يوفر تحديد المواقع بثلاثة أوضاع، والإشارة، والقفل، مما يضمن التشغيل السلس دون إزاحة أو إمالة، والقضاء بشكل فعال على الأعطال الميكانيكية.
مصاريع مفصلية مرتبة رأسياً (حماية عالية)
عند سحب الدرج، تغلق الستائر تلقائيًا، مما يحقق مستوى حماية IP40.
عندما يكون الدرج في وضع الاختبار أو الاتصال، يتم فتح المصاريع تلقائيًا.
يتم تثبيت مفتاح الغالق على الجزء الخلفي من لوحة قاعدة الدرج.
لوحة العدادات المثبتة على الباب
يعتمد هيكلًا هجينًا من الإطار البلاستيكي وموضع اللوحة الفولاذية.
يتم تركيب المكونات على اللوحة الفولاذية ويتم دمجها في الإطار البلاستيكي، مما يتيح سهولة الفتح للصيانة والتركيب المريح والتصنيع المرن.
البيانات التقنية
المعايير
التجميع الذي تم اختباره من النوع (TTA): GB7251.12-2013، IEC 61439-1
الخصائص الكهربائية
تصنيف جهد العزل (Ui): 690 فولت / 1000 فولت تيار متردد (3P)، 1500 فولت تيار مستمر
جهد التشغيل المقدر (Ue): 400 فولت / 690 فولت تيار متردد (3P)، 750 فولت تيار مستمر
جهد تحمل النبض المقدر (Uimp): 6 / 8 / 12 كيلو فولت
فئة الجهد الزائد: I / III / IV
درجة التلوث: 3
التردد المقدر: حتى 60 هرتز
التصنيف الحالي
بسبار الرئيسي:
التصنيف الحالي (أي): حتى 6300 أمبير
ذروة تحمل التيار (Ipk): حتى 220 كيلو أمبير
تيار تحمل قصير الأمد (Icw): يصل إلى 100 كيلو أمبير
بسبار التوزيع:
التصنيف الحالي (أي): حتى 2000 أمبير
ذروة تحمل التيار (Ipk): ما يصل إلى 176 كيلو أمبير
تيار تحمل قصير الأمد (Icw): يصل إلى 80 كيلو أمبير
الخصائص الميكانيكية
الوحدة المعيارية: E = 25 مم (وفقًا للمعيار DIN 43660)
الخزانة والمكونات الهيكلية: DIN 41488
الارتفاع الموصى به: 2200 ملم
العرض الموصى به: 400 / 600 / 800 / 1000 / 1200 ملم
العمق الموصى به: 600 / 800 / 1000 / 1200 ملم
المشاريع العالمية
مع وجودنا في أكثر من 20 دولة ومنطقة، نحن متخصصون في توريد المفاتيح الكهربائية ذات الجهد المتوسط والمنخفض لتطبيقات البناء المتنوعة. ملتزمون بـ "الإنتاج الاحترافي والخدمة اليقظة"، فنحن نتبع القيم الأساسية للنزاهة والابتكار والكفاءة والنجاح المشترك لتقديم منتجات موثوقة في جميع أنحاء العالم.
نبذة عنا

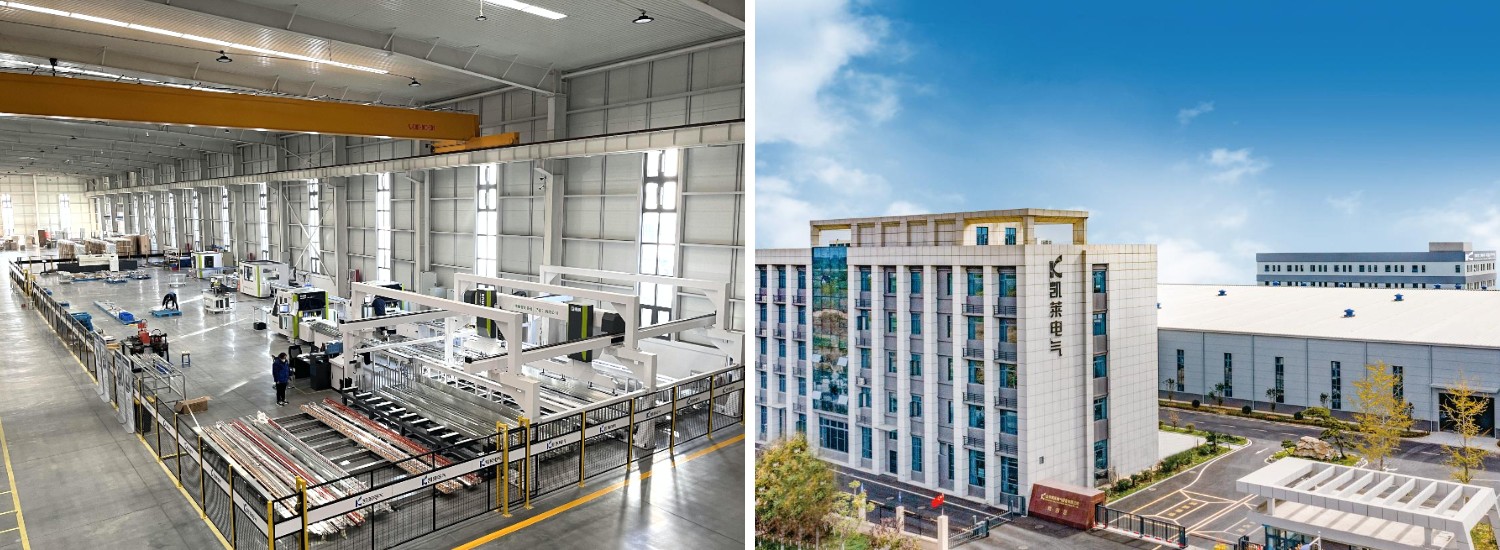

تغطي شركتنا مساحة 36000 متر مربع ويدعمها 200 متخصص ماهر. نحن ملتزمون بالبحث والتطوير والتصنيع وتوريد أنظمة المفاتيح الكهربائية الكاملة ذات الجهد العالي والمنخفض (0.22 كيلو فولت - 35 كيلو فولت)، إلى جانب خدمات تركيب هندسة الطاقة والتحديث، وتقديم حلول موثوقة للصناعات بما في ذلك البناء والمرافق التجارية والرعاية الصحية مع ضمان الجودة الصارمة.

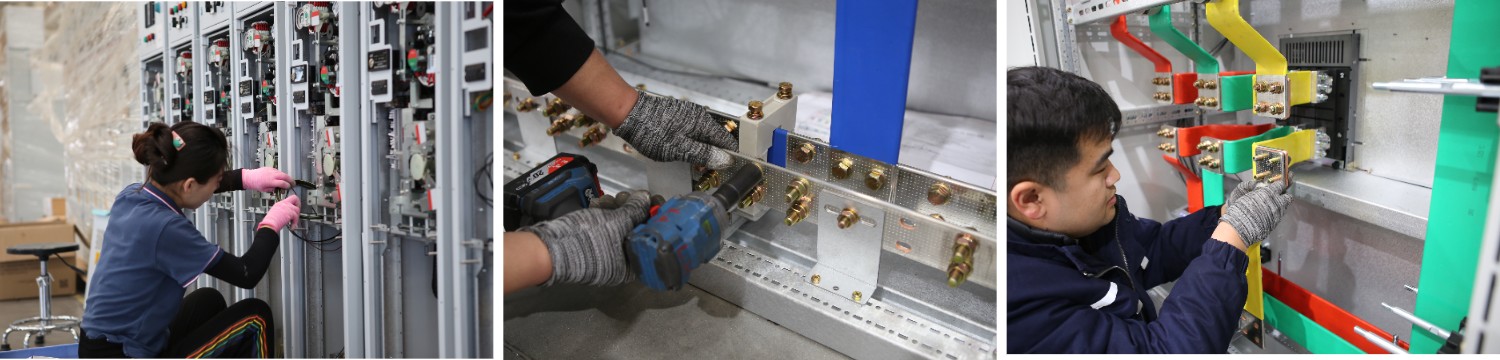

تفاصيل التصنيع
