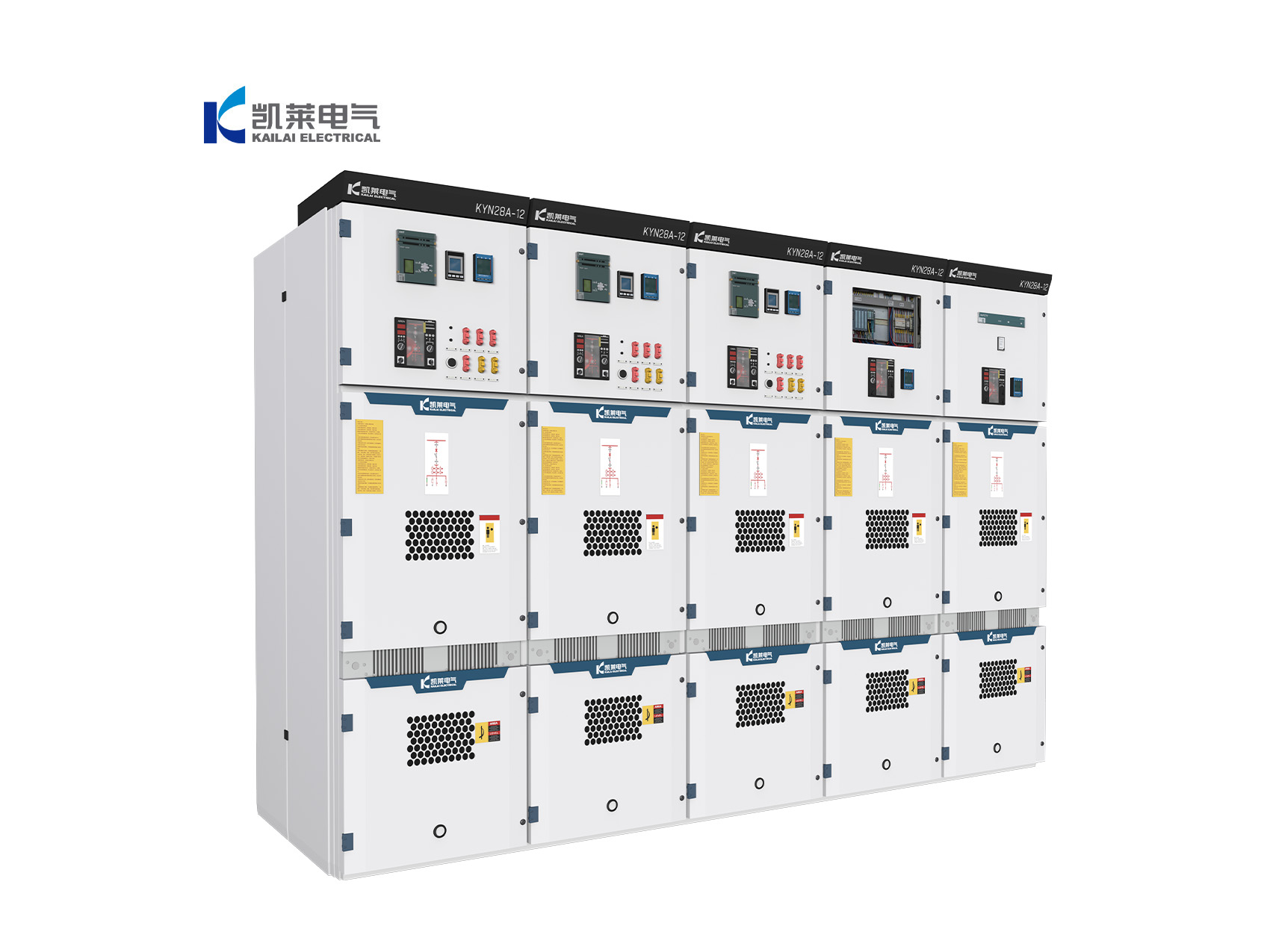

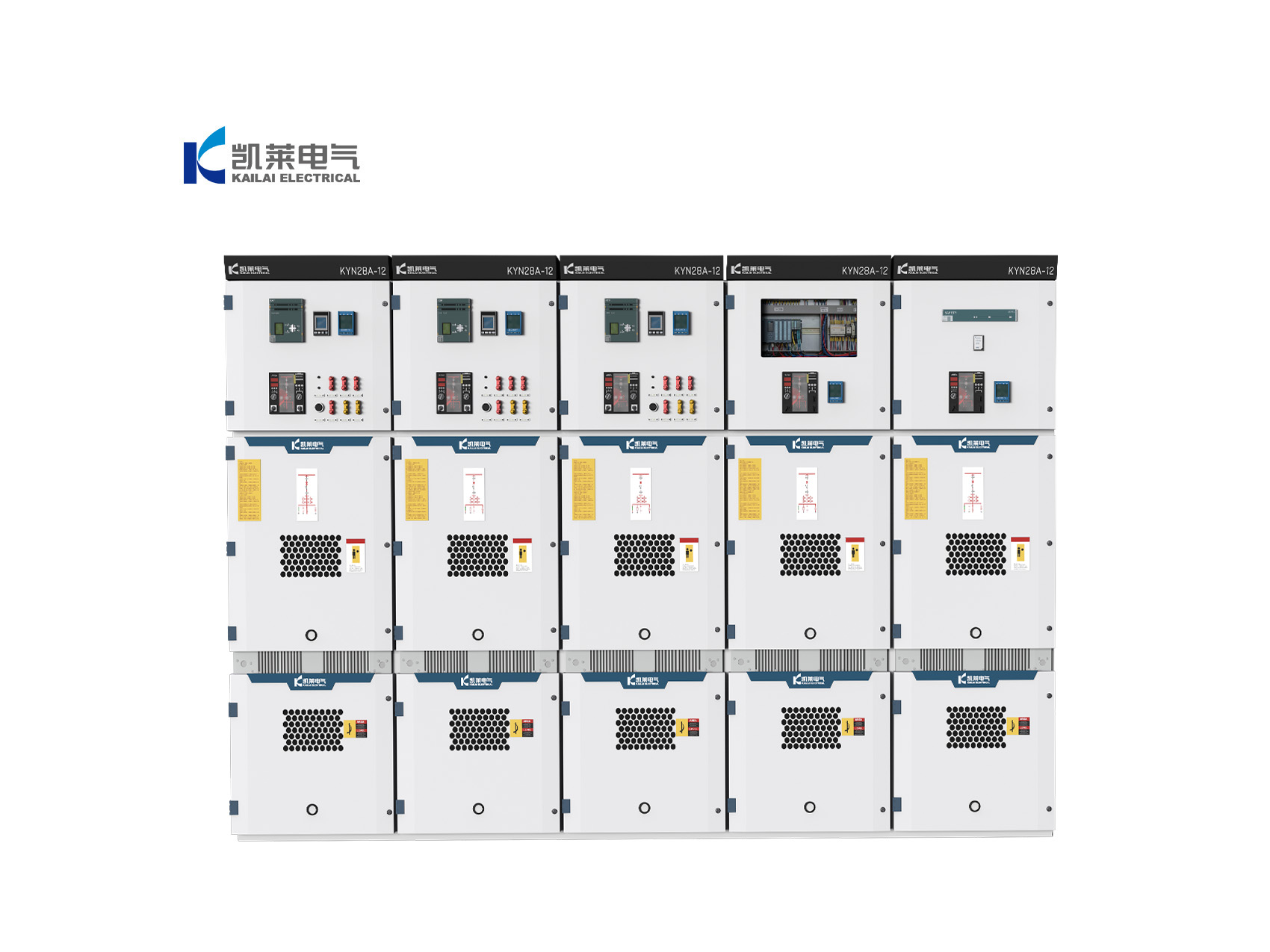

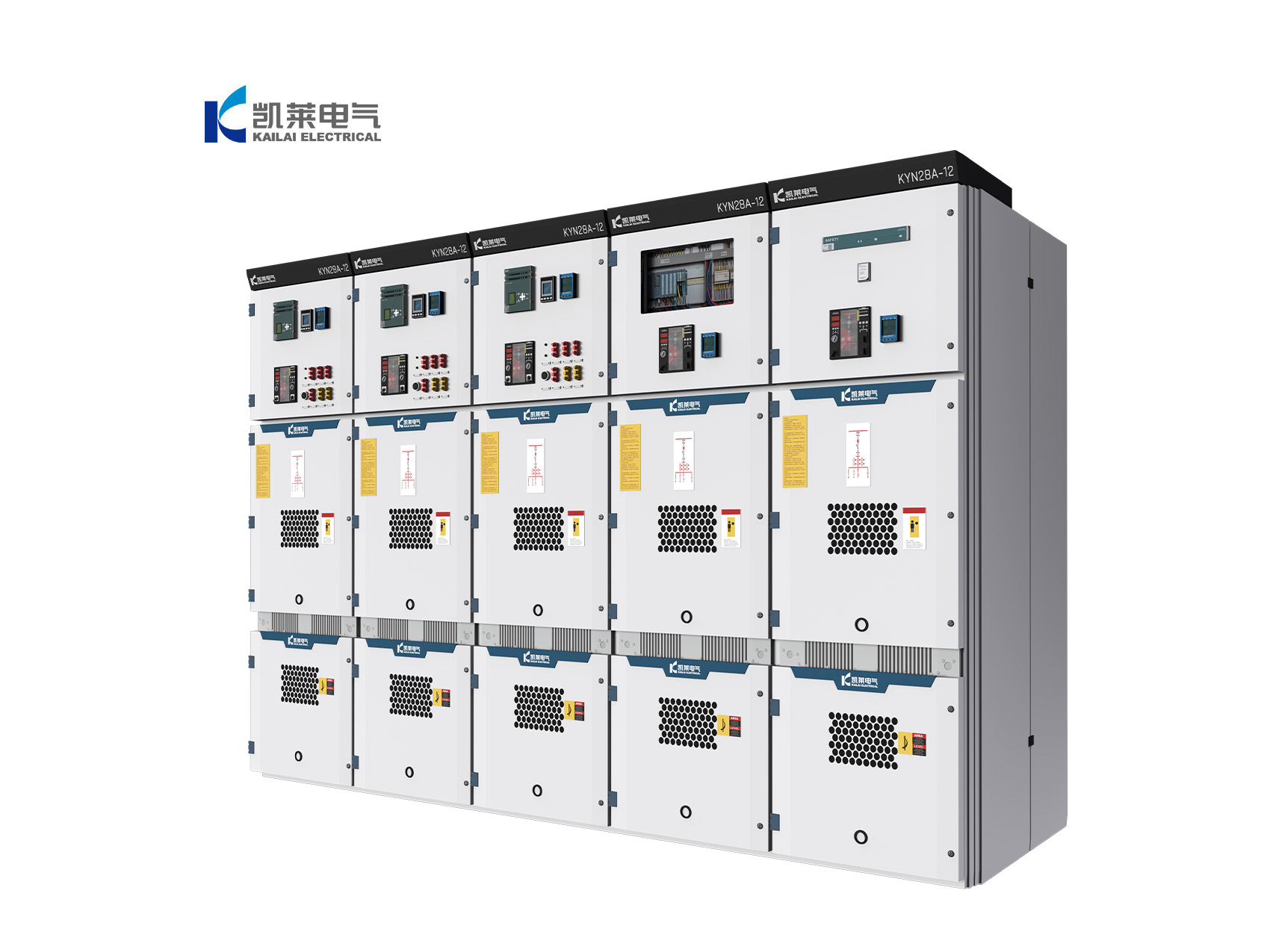

مفاتيح كهربائية مدرعة مغلقة من نوع KYN28-12

جهاز KYN28-12 المعدني المدرع المغلق مناسب لأنظمة الطاقة ثلاثية الطور بتردد 50 هرتز، وجهد 3.6–12 كيلوفولت، ذات القضبان المفردة والمقسمة. يُستخدم لاستقبال وتوزيع الطاقة الكهربائية، بالإضافة إلى التحكم والحماية ومراقبة الدوائر.

تم تصميم جهاز KYN28-12 ليكون مقاومًا تمامًا للأعطال الداخلية للقوس الكهربائي، مع أقصى تصنيف لمقاومة الزلازل يصل إلى AG5 (شدة زلزالية 9). يتميز بنظام حماية خماسي متكامل، متوافق تمامًا مع متطلبات الشبكة الكهربائية الوطنية وشبكة جنوب الصين الكهربائية. تضمن قنوات تبديد الحرارة المحسّنة مقاومة القوس الداخلي والتشغيل الآمن. اجتاز المنتج اختبارات النوع التي أجرتها مؤسسات اختبار وطنية معتمدة.

المزايا والخصائص

• الهيكل المعدني المدرع والمغلق يمنع بشكل فعال انتشار الأعطال.

• الفصل الكامل بين حجرات الجهد العالي والجهد المنخفض يضمن سلامة معززة.

• تصميم صيانة مزدوج الجوانب مع هيكل مضغوط لسهولة التركيب والصيانة.

• تصميم قاطع دائرة معياري بهيكل بسيط وموثوقية عالية وعمر خدمة طويل.

• نظام حماية خماسي القفل المتكامل يمنع التشغيل الخاطئ ويسمح بالتشغيل مع إغلاق الباب.

• تصميم مقاوم بالكامل للأعطال القوسية الداخلية، حتى 40 كيلو أمبير/ثانية.

• مصمم ومصنع وفقًا للمعايير الوطنية الصينية والدولية، وقد اجتاز جميع اختبارات النوع الكاملة.

• متوافق مع أجهزة التبديل الرئيسية المختلفة، مثل قواطع الدائرة الفراغية، والموصلات الفراغية، ووحدات مفاتيح الحمل القابلة للسحب.

• وحدات تشغيل كهربائية اختيارية تتيح التحكم عن بعد في قواطع الدائرة ومفاتيح التأريض.

• يمكن دمج المكونات الذكية لتحقيق المراقبة اللحظية للخصائص الميكانيكية للقواطع، والتحكم التسلسلي بنقرة واحدة، والتشغيل المرئي، ودرجة الحرارة، والتفريغ الجزئي، وغيرها. يجمع النظام تلقائيًا ويخزن ويحلل بيانات المعدات الشاملة، مما يتيح مراقبة الطاقة، وإدارة الطاقة، وتقييم الحالة الصحية، وبالتالي تعزيز إدارة دورة الحياة الكاملة لمفاتيح التوزيع.

المعلمات التقنية

• الجهد المقنن للعزل: 12 كيلوفولت

• جهد تحمل التردد الكهربائي المقنن: 42 كيلوفولت / دقيقة واحدة

• جهد تحمل الصواعق المقنن: 75 كيلوفولت

• التردد المقنن: 50 هرتز

• تيار التحمل القصير المقنن: 50 كيلوأمبير / 4 ثوانٍ

• تيار الذروة المقنن للتحمل: 125 كيلوأمبير

• تيار الشريط المقنن: حتى 5000 أمبير

• تيار تحمل القوس الداخلي: 40 كيلوأمبير / ثانية واحدة

• درجة الحماية: IP4X

• مستوى مقاومة الصدمات: IK10

الأبعاد والوزن

• الأبعاد (العرض × العمق × الارتفاع، باستثناء الأبواب الأمامية والخلفية):
  650 (800 / 1000 / 1200) × 1450 (1500 / 1750 / 1800) × 2360 مم

• الوزن: 800–1800 كجم

* تتطلب المفاتيح الكهربائية ذات التيار المقنن 3150 أمبير وما فوق تبريدًا هوائيًا قسريًا.

** يرتبط تيار الاستقرار الحراري والتيار الديناميكي لمحولات التيار بنسبة التحويل. يُرجى استشارة الشركة المصنعة عند تقديم الطلب.
