وحدة الحلقة الرئيسية المغلقة بالمعدن
1. تكوين مرن وتوافق قوي:يدعم خيارات متعددة للمفاتيح (FN12-12، FZN25-12، قواطع الدائرة الفراغية)، مما يتيح حلولاً قابلة للتكيف مع أنظمة التوزيع المختلفة.
2. تصميم مضغوط، معياري وقابل للتوسيع:هيكل خفيف الوزن ومُجمَّع بالكامل يسمح بتركيبات مرنة، وسهولة في التركيب، وتوسعة مستقبلية مريحة.
3. أمان عالٍ مع نظام تشابك كامل:مزود بأقفال ميكانيكية موثوقة وحماية كاملة بـ "خمسة أقفال" لمنع التشغيل الخاطئ وضمان التشغيل الآمن.
4. صيانة منخفضة وخيارات تشغيل ذكية:تصميم خالٍ من الصيانة مع تشغيل يدوي/كهربائي وتحكم عن بُعد اختياري يحسن الكفاءة ويقلل تكاليف التشغيل.

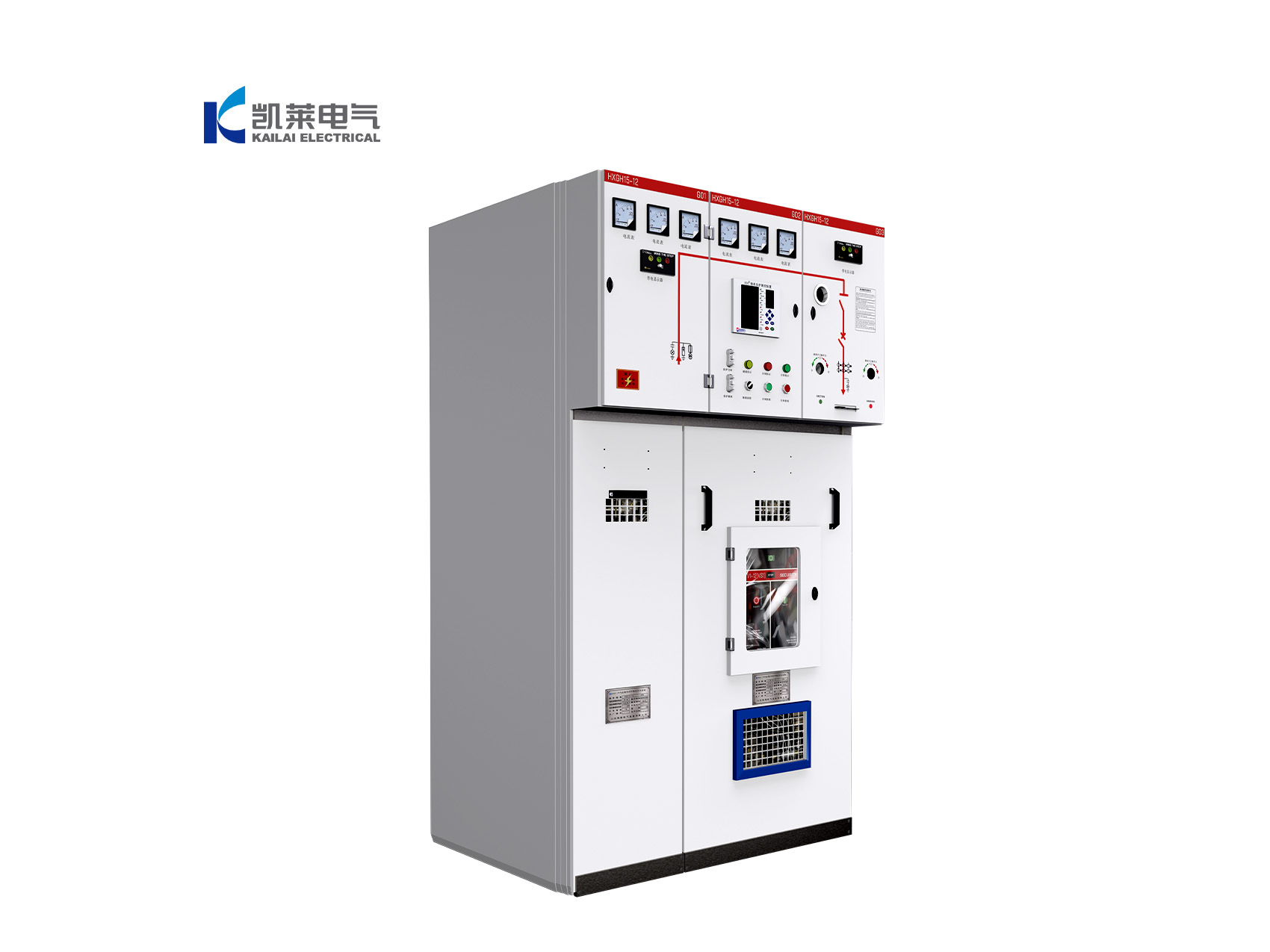

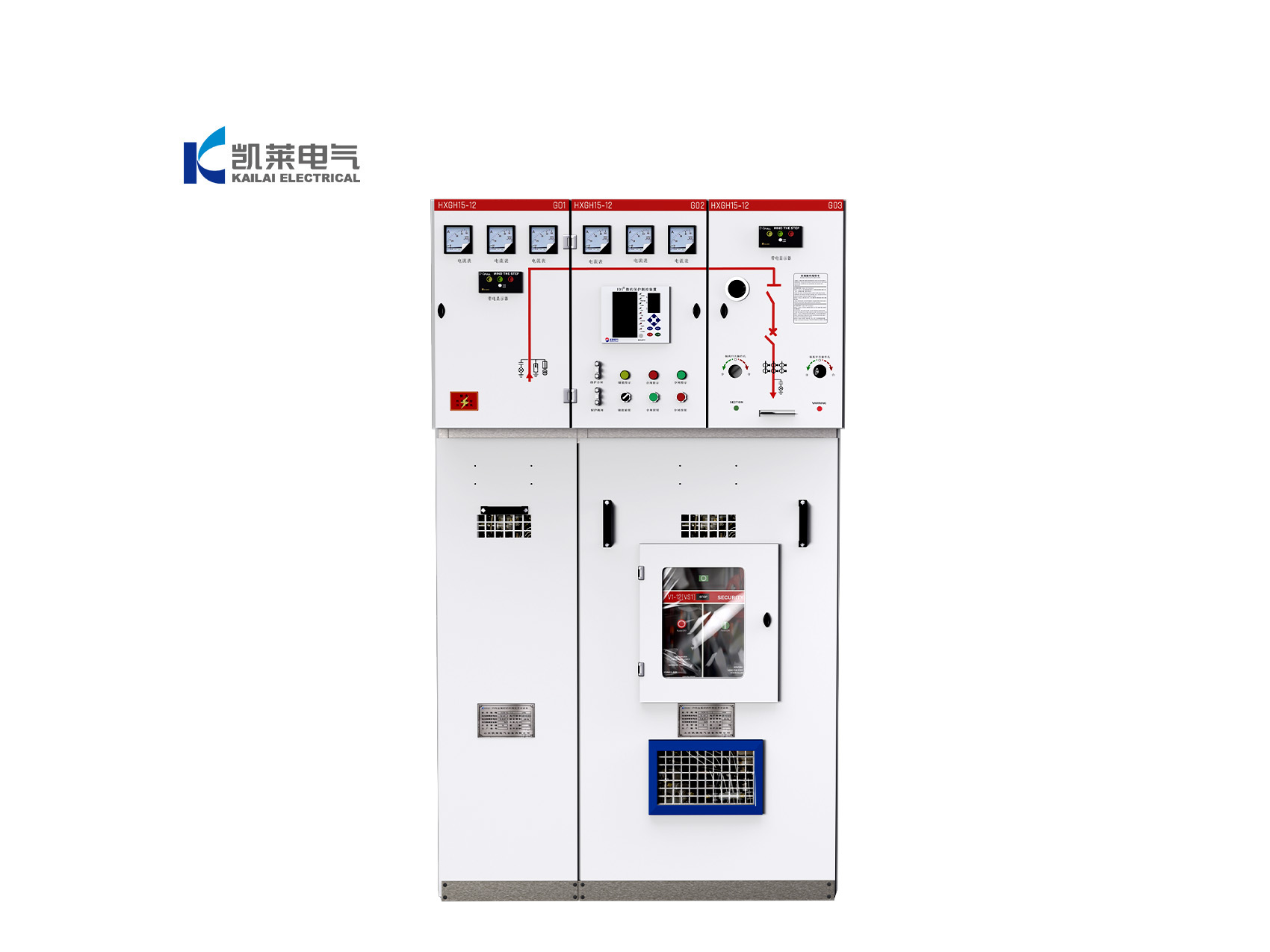

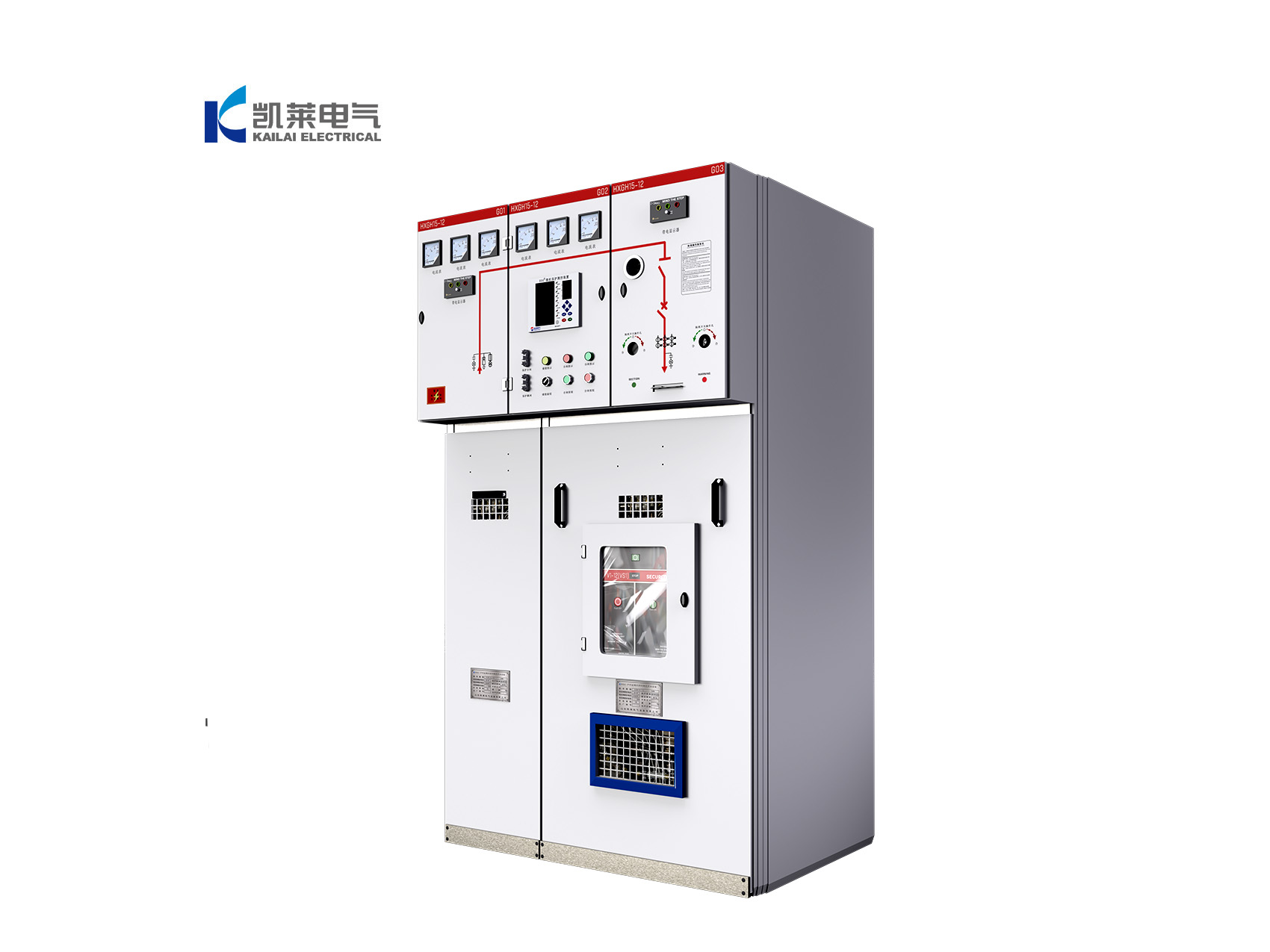

وحدة الحلقة الرئيسية المغلقة بالمعدن AC HXGN15-12
جهاز HXGN15-12 هو مفتاح كهربائي عالي الجهد من نوع التيار المتردد بجهد مقنن 12 كيلوفولت وتردد مقنن 50 هرتز. يُستخدم بشكل أساسي في شبكات الحلقات ثلاثية الطور للتيار المتردد، وأنظمة التوزيع الطرفية، والمنشآت الكهربائية الصناعية لاستقبال وتوزيع وحماية الطاقة الكهربائية. كما أنه مناسب للتركيب في المحطات الفرعية المدمجة (المسبقة الصنع).
يتوافق هذا المنتج مع المعايير GB3906 "مفاتيح التيار المتردد المغلقة بالمعدن بجهد 3–35 كيلوفولت"، وGB/T11022 "المتطلبات الفنية المشتركة لمفاتيح الجهد العالي وأجهزة التحكم"، وIEC60298 "مفاتيح التيار المتردد المغلقة بالمعدن وأجهزة التحكم للجهود المقننة من 1 كيلوفولت إلى 52 كيلوفولت"، وIEC60694 "المواصفات المشتركة لمفاتيح الجهد العالي وأجهزة التحكم". وهو مزود بنظام حماية كامل "خمسة أقفال متداخلة".
الميزات الهيكلية
هيكل مجمع بالكامل بتصميم خفيف الوزن ومضغوط، مما يسمح بتوليفات مرنة وتوسيع سهل.
متوافق مع مفتاح الحمل الهوائي FN12-12 والوحدات المركبة، بالإضافة إلى مفتاح تحميل الفراغ FZN25-12، والوحدات المركبة، وقواطع الدائرة الكهربائية الثابتة.
حجم صغير، لا يحتاج إلى صيانة، مع وصلة ثلاثية الطور وفجوة عزل مرئية.
طرق تركيب مرنة لمفاتيح التحميل والوحدات المركبة: تركيب مثبت على اليسار، مثبت على اليمين، مثبت في الأمام، ومقلوب (لا يمكن عكس FZN25).
يدعم التشغيل اليدوي والآلي، مع إمكانية التحكم عن بعد الاختيارية.
مجهزة بأجهزة ربط وتشابك ميكانيكية موثوقة، تلبي متطلبات "الأقفال الخمسة" بشكل كامل.
المعلمات التقنية
| غرض | وحدة | مفتاح الحمل |
وحدة الجمع |
الجهد المقنن |
كيلو فولت |
12 |
12 |
التردد المقدر |
هرتز |
50 |
50 |
تردد الطاقة تحمل الجهد (طور إلى طور، طور إلى الأرض / عبر الاتصالات المفتوحة) |
كيلو فولت |
42 / 48 |
42 / 48 |
جهد تحمل الصواعق النبضية |
كيلو فولت |
75 / 85 |
75 / 85 |
التصنيف الحالي |
أ. |
630 |
125 |
تصنيف ماس كهربائى صنع الحالي (الذروة) |
ك.أ |
50 |
— |
تيار التحمل الذروة المقنن |
ك.أ |
50 |
— |
تيار التحمل القصير المدى المقنن |
كيلو أمبير / ثانية |
20 / 4 |
— |
تيار القصر الدائري المقنن |
ك.أ |
— |
31.5 |
تيار النقل المقنن |
ك.أ |
— |
31.5 |
أقصى تيار للصمامات |
أ. |
— |
125 |
مقاومة الدائرة |
ميكروأوم |
≤300 |
≤300 (باستثناء المصهر) |
اختبار عزل الدوائر المساعدة والتحكم |
V |
2000 |
2000 |

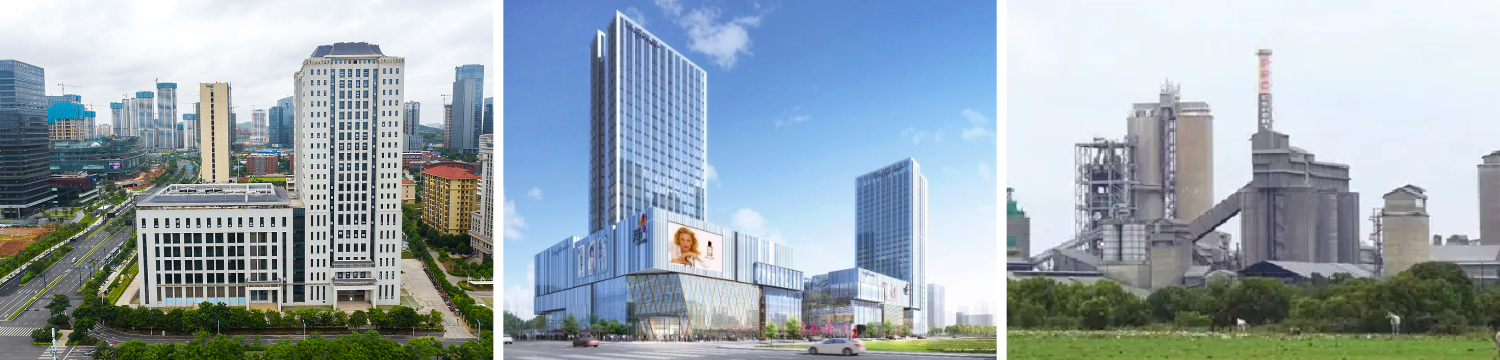

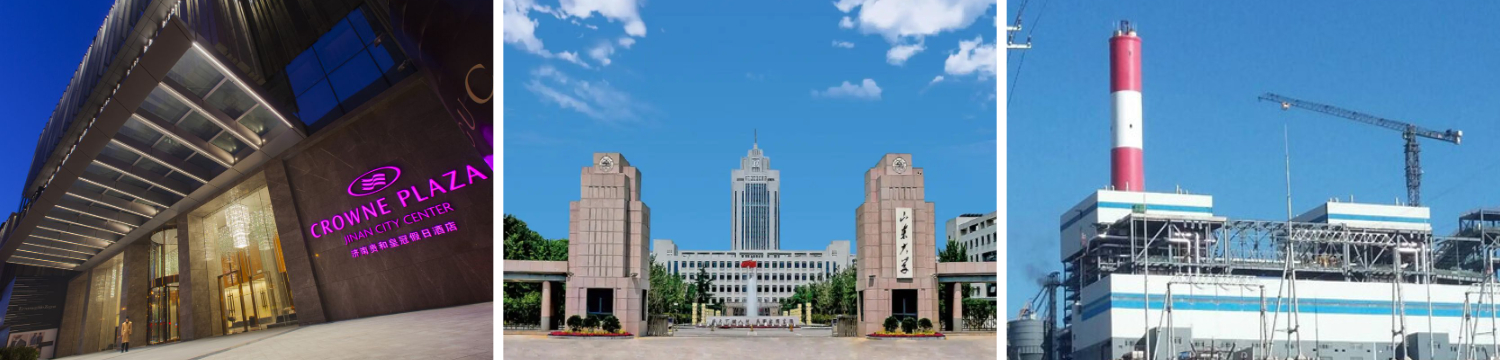

خبرة المشروع
نحن ندير مشاريع إنشائية في أكثر من 20 دولة ومنطقة، ونقدم حلولاً شاملة لمفاتيح الجهد المتوسط والمنخفض. نلتزم بفلسفة 'التصنيع عالي الجودة، التميز في الخدمة'، وتحت إرشاد النزاهة والابتكار والسلامة والتعاون، نهدف إلى توفير منتجات وخدمات موثوقة للعملاء حول العالم.

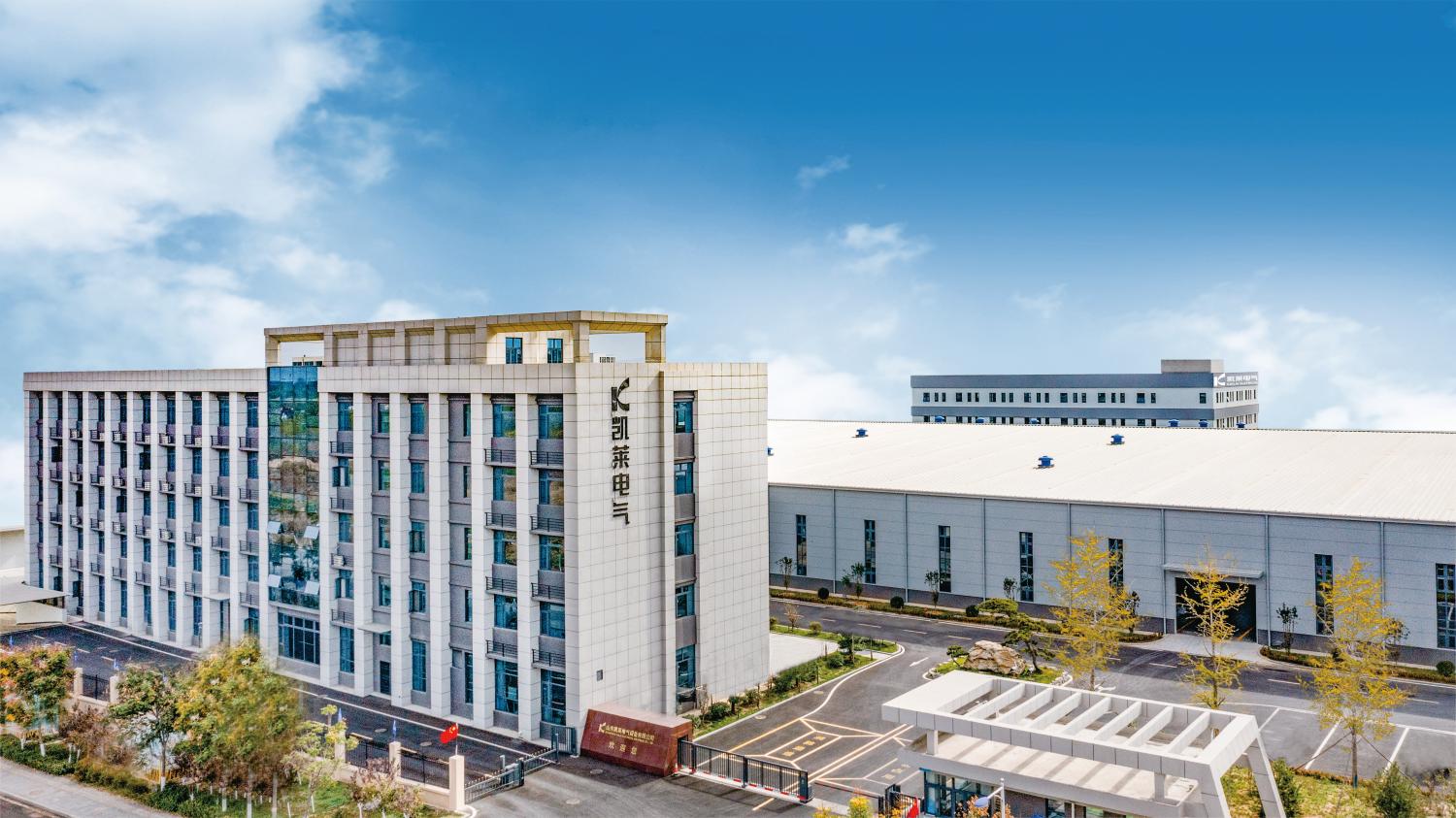

نبذة عنا
بمساحة تصنيع تبلغ 36,000 متر مربع و200 موظف ملتزم، نركز على تطوير وإنتاج وبيع المفاتيح الكهربائية ذات الجهد المتوسط والمنخفض من 0.22 كيلوفولت إلى 35 كيلوفولت، بالإضافة إلى تركيب وترقية الهندسة الكهربائية. تُطبق حلولنا على نطاق واسع في القطاعات الصناعية والتجارية والعقارية والملاعب الرياضية والطبية، مما يضمن إنتاجًا فعالًا وفحصًا دقيقًا للجودة.

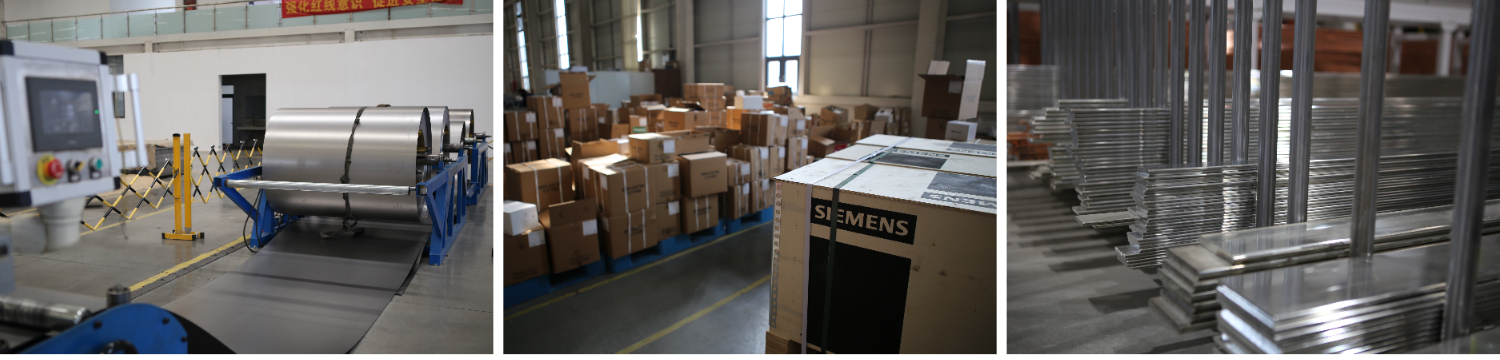

عرض المواد الخام
التعليمات
ما أنواع المفاتيح الكهربائية الكاملة التي يمكن لشركتكم توفيرها؟
يمكننا توفير المفاتيح الكهربائية الكاملة للجهد المنخفض والمتوسط من 0.22 كيلوفولت إلى 35 كيلوفولت.
هل أنتم مصنعون أم شركة تجارية؟
نحن مصنعون محترفون لدينا خطوط إنتاج كاملة وورش معالجة خاصة بنا.
ما هو الحد الأدنى لكمية الطلب (MOQ)؟
الحد الأدنى لكمية الطلب لدينا مرن جدًا. نرحب بالطلبات التجريبية وطلبات الدفعات الصغيرة.
هل تقدمون خدمات التخصيص؟
نعم، يمكننا تخصيص لوحات التوزيع الكهربائية الكاملة وفقًا لرسوماتك ومتطلبات التصميم الكهربائي المحددة.
ما هي الشهادات التي تحملها منتجاتكم؟
منتجاتنا معتمدة بشهادات CB وISO9001 وCCC وغيرها من الشهادات الدولية الرئيسية.
ما هو وقت الإنتاج النموذجي لديكم؟
عادةً، يستغرق الأمر حوالي 15 إلى 25 يومًا بعد استلام الدفعة الأولى وتأكيد الرسومات.
