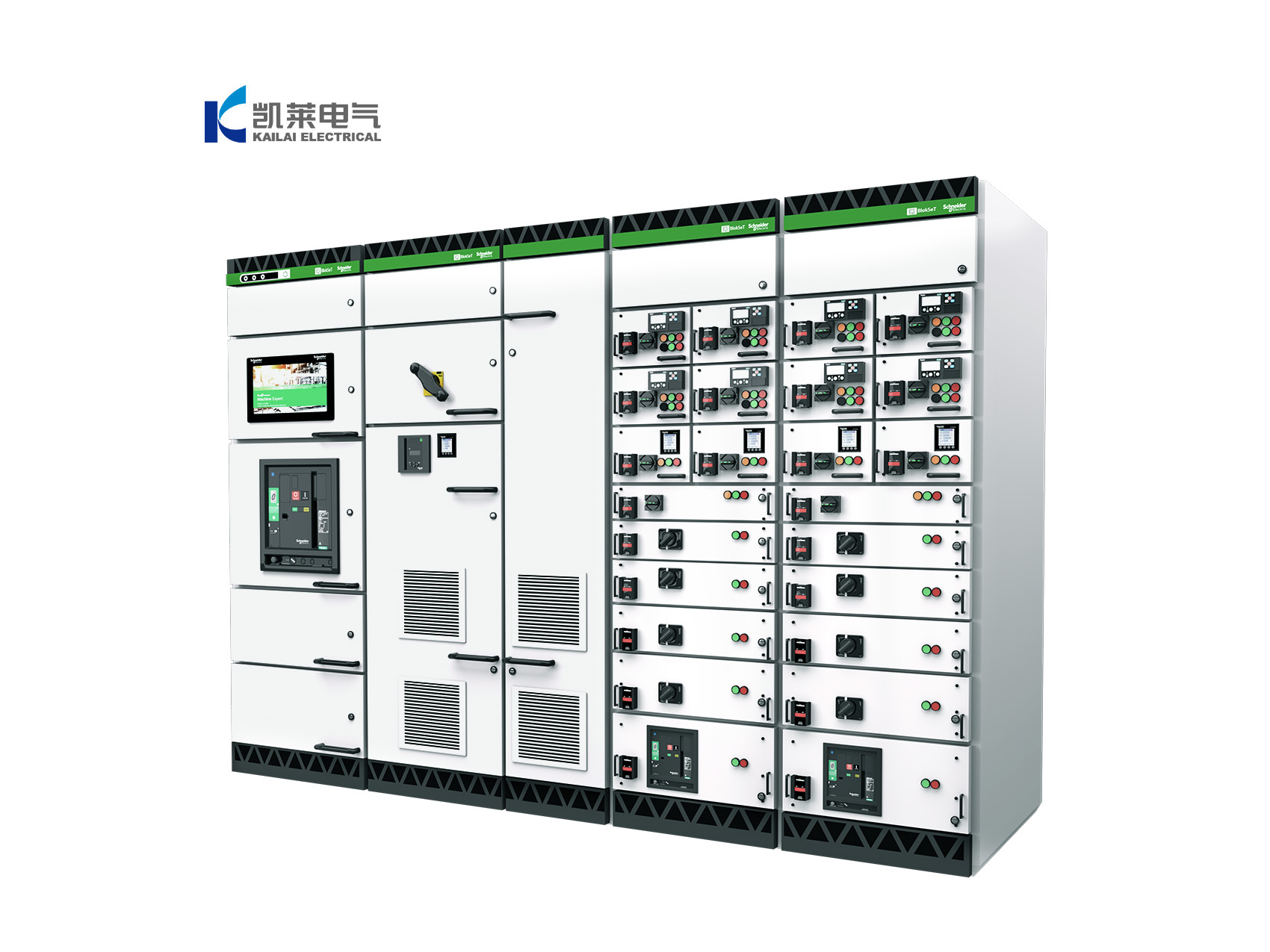

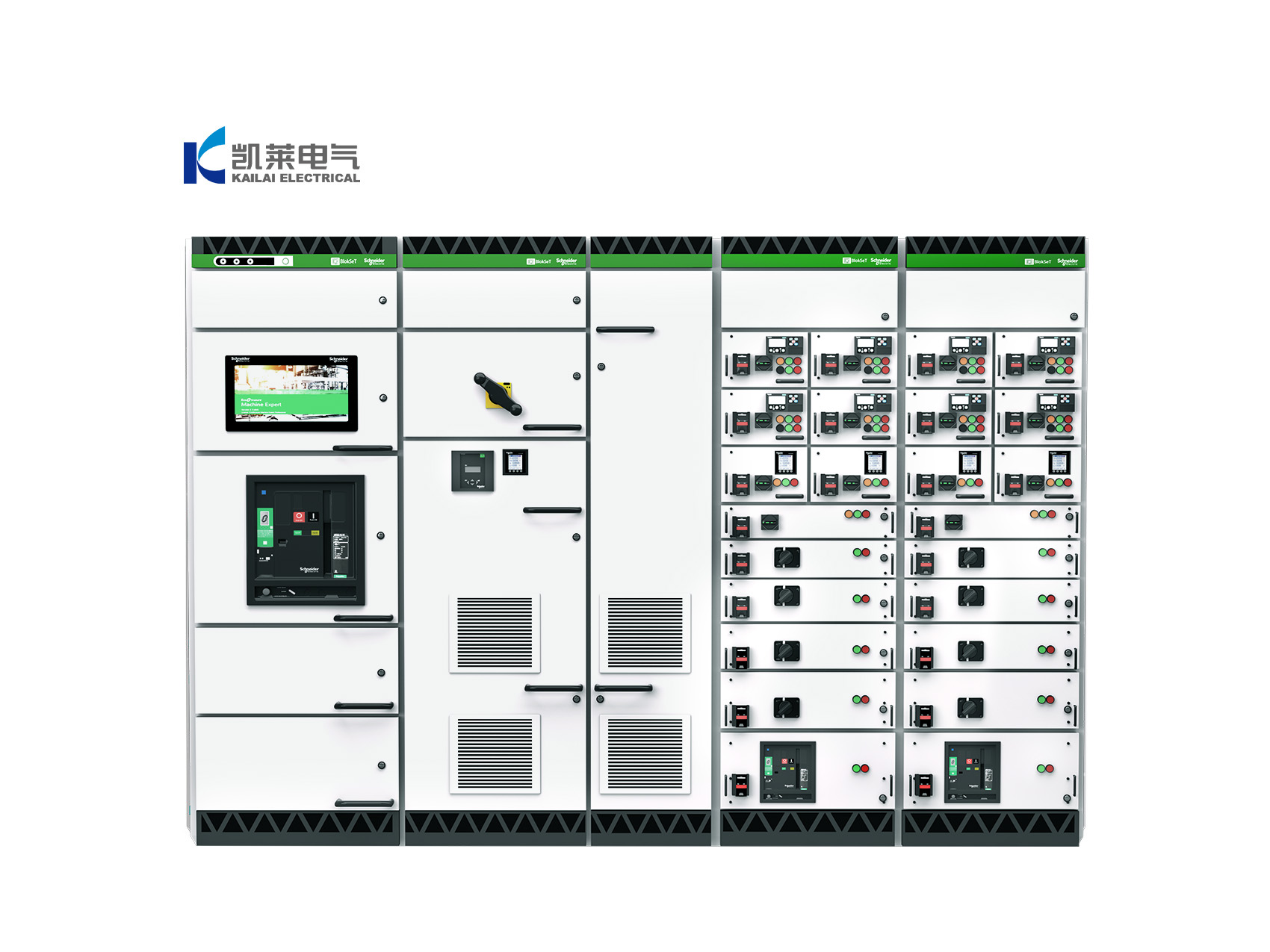

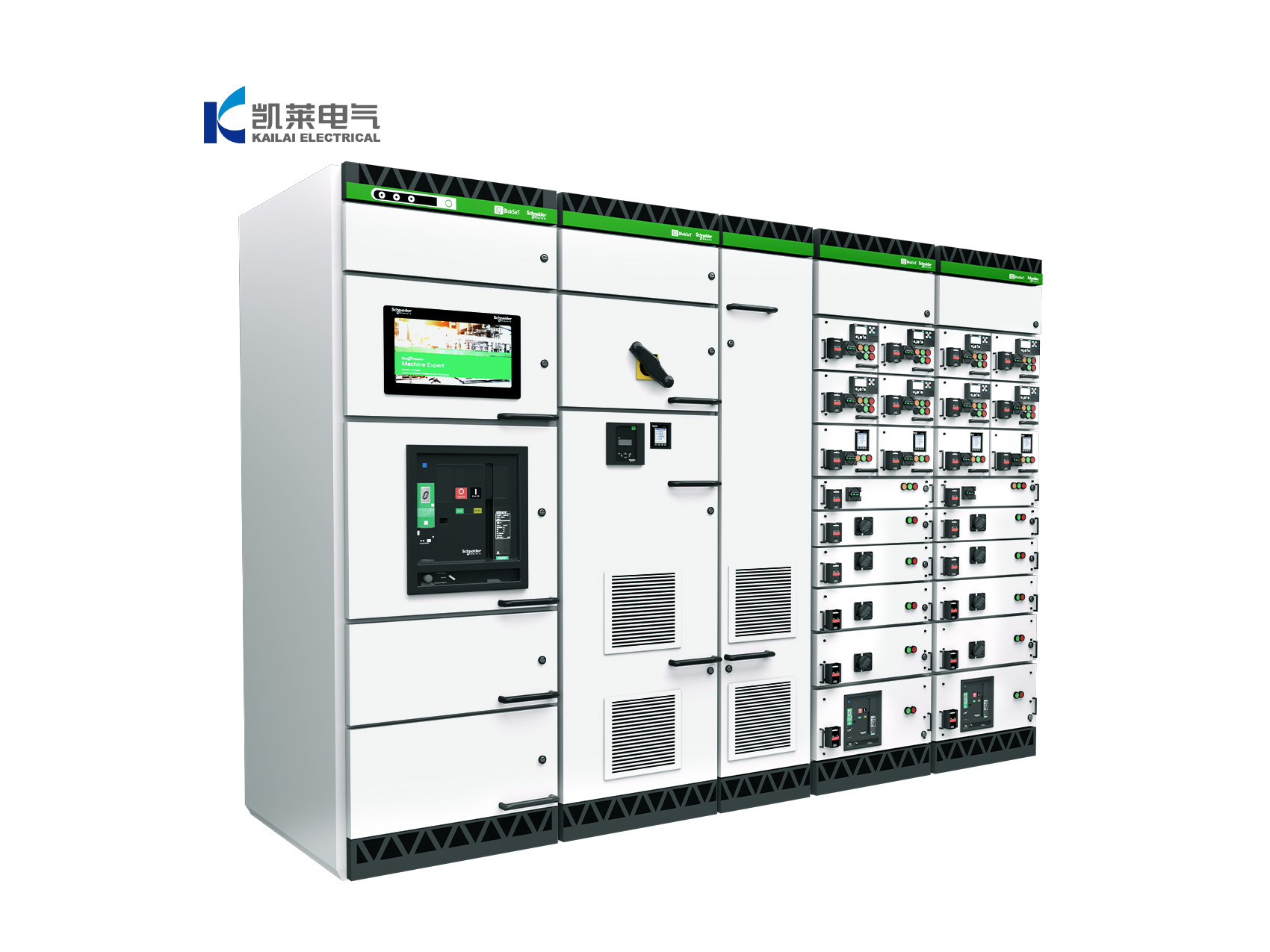

لوحة مفاتيح الجهد المنخفض ذات الأمان العالي من شنايدر

Schneider Electric BlokSeT هو نظام لوحات المفاتيح منخفض الجهد الرائد من شنايدر إلكتريك، وهو مصمم بما يتوافق بشكل صارم مع معايير IEC 61439 وGB/T 7251. بفضل حماية القوس الداخلي الرائدة في الصناعة وتصميم الأمان الشامل في جوهره، فإنه يوفر حاجز أمان لا هوادة فيه للتطبيقات ذات القيمة العالية والاستمرارية.

اتصل الآن بريد إلكتروني هاتف واتساب

تفاصيل المنتج

شنايدر لوحة مفاتيح الجهد المنخفض عالية الأمان

Schneider Electric BlokSeT هي لوحة المفاتيح المعيارية ذات الجهد المنخفض من الجيل الجديد من شنايدر إلكتريك، وهي متوافقة تمامًا مع معايير IEC 61439-2 وGB/T 7251.2، وتم اعتمادها من خلال التحقق الشامل من التجميع الخاضع لاختبار النوع (TTA).

تم تصميم المنتج استنادًا إلى بنية EcoStruxure IoT من شنايدر إلكتريك، ويدمج أربع مزايا أساسية: السلامة المطلقة، والتشغيل والصيانة الذكية، والتصميم المعياري عالي الكثافة، والمتانة على المدى الطويل. لقد تم تصميمه لتلبية ظروف التشغيل الصعبة للتطبيقات الصناعية ومتطلبات توزيع الطاقة المحسنة للمباني المتطورة.

باعتباره حلًا متميزًا لتوزيع الطاقة ذات الجهد المنخفض للتصنيع الذكي ومراكز البيانات والطاقة المتجددة ومشاريع البنية التحتية العامة واسعة النطاق، تم نشر BlokSeT في مئات الآلاف من المشاريع في جميع أنحاء العالم، حيث أثبت السوق أدائه وجودته بشكل كامل.

المزايا والميزات

مقاومة ممتازة لخطأ القوس: معتمدة من خلال اختبار القوس الداخلي 85 كيلو أمبير/0.5 ثانية، وتتميز بعزل القوس النشط وقنوات تخفيف الضغط. في حالة حدوث خطأ، يمكن منع انتشار القوس خلال 0.1 ثانية، مما يضمن أقصى قدر من الحماية لكل من الأفراد والمعدات.
قوة استثنائية لدائرة القصر: يتحمل شريط التوصيل الرئيسي ما يصل إلى 100 كيلو أمبير/1 ثانية من التيار القصير وتيار الذروة 220 كيلو أمبير، مما يمكّن النظام من تحمل تأثيرات الدائرة القصيرة الشديدة ومنع انهيار النظام.
الفصل الكامل والحماية من الصدمات الكهربائية: فصل مستقل لقضيب التوصيل والوحدة الوظيفية ومقصورات الكابلات. تم تجهيز قضيب التوصيل العمودي بحواجز حمراء معزولة IP20. تتميز الأدراج بتشابك ميكانيكي بأربعة أوضاع (متصل / اختبار / مسحوب / معزول) ودعم القفل لمنع سوء التشغيل.
درجة عالية من الحماية: معيار IP30، مع تصنيفات IP40-IP54 الاختيارية، مما يوفر مقاومة ممتازة ضد الغبار والرطوبة ودخول الأجسام الغريبة، مما يجعله مناسبًا للبيئات المتربة والرطبة والمسببة للتآكل.

الجهد الكهربي المقدر: تيار متردد 400/690 فولت؛ جهد العزل المقدر: 1000 فولت
تصنيف بسبار الرئيسي الحالي: ما يصل إلى 6300A؛ التردد: 50/60 هرتز
قدرة تحمل الدائرة القصيرة: Icw = 100kA/1s، Ipk = 220kA
نموذج الانفصال: النموذج 2ب إلى النموذج 4ب؛ درجة التلوث: الفئة 3

بيانات عامة

غرض	المواصفات
طلب	توزيع الطاقة / التحكم في المحركات
مؤشر الخدمة (IS)	من 211 إلى 333
المعايير	إيك 60439-1 / إيك 60529 / إيك 61641
مقاومة المناخ	الرطوبة: IEC 60068-2-30
	الحرارة الجافة: IEC 60068-2-2
	بارد: IEC 60068-2-1
	رش الملح: IEC 60068-2-11
التثبيت	داخلي
إي إم سي	الفئة 2

البيانات الميكانيكية

غرض	المواصفات
دخول الكابل	أعلى / أسفل
الوصول إلى الأسلاك	أمامي / خلفي
درجة الحماية	IP20-IP54
شكل من أشكال الانفصال	2 ب / 3 ب / 4 أ / 4 ب
نوع الاتصال	التمويل من أجل التنمية / WFD / WFW / WWW
الأبعاد (مم)	الارتفاع: 2200
	العرض: 500-1200
	العمق: 400 / 600 / 1000
الوزن المتوسط	650 كجم
ملحق	طلاء بودرة الإيبوكسي بسمك أكثر من 50 ميكرومتر
إطار	مغلف بالزنك
لون	RAL9002 / RAL7016

البيانات الكهربائية

غرض	المواصفات
جهد العزل المقنن (Ui)	1000 فولت
الجهد التشغيلي المقنن (Ue)	400 / 690 فولت تيار متردد
تكرار	50/60 هرتز
الجهد النبضي المقنن (Uimp)	12 كيلوفولت
جهد الدائرة المساعدة	الجهد الأقصى: 230 فولت تيار متردد
فئة الجهد الزائد	الفصل الرابع
مستوى التلوث	3

مواصفات الأسلاك الرئيسية

غرض	المواصفات
تيار القضيب الأفقي	ما يصل إلى 6300 أمبير
تيار القضيب العمودي	حتى 3200 أمبير

العارضة الأفقية:

التيار الذي يمكن تحمله لفترة قصيرة (Icw/1 ثانية): 30/50/85/100 كيلوأمبير
التيار الأقصى الذي يمكن للدائرة تحمله (Ipk): 63 / 105 / 187 / 220 كيلوأمبير

العارضة العمودية:

التيار الذي يمكن تحمله لفترة قصيرة (Icw/1 ثانية): 30/50/85 كيلوأمبير
التيار الأقصى الذي يمكن للدائرة تحمله (Ipk): 63 / 105 / 178 كيلوأمبير

السلامة والنظام

غرض	المواصفات
الحماية من الدوائر الكهربائية الداخلية (معيار IEC 61641)	85 كيلوأمبير في الثانية / 0.3 ثانية
نظام التأريض	TT / IT / TNS / TNC
مفتاح التحويل القادم/الخارج لماكس	6300 ألف
القدرة القصوى للمحرك	250 كيلوواط
